Revue technique automobile Peugeot 807 et Citroën C8: Chauffage- Ventilation

REMPLACEMENT DU FILTRE À AIR D'HABITACLE

•  De chaque côté déposer la vis quart de tour (1) (figure10-1).
•  De chaque côté défaire les 2 crochets (2) et ouvrir le boîtier (figure10-1).

Figure 10-1

• Sortir le filtre (3) (figure10-2).

Figure 10-2

À la repose, respecter le sens de montage du filtre (flèches vers le haut).

DÉPOSE-REPOSE DU BLOC DE CHAUFFAGE

•  Déposer la planche de bord (voir chapitre "PLANCHE DE BORD-AIRBAGS").
•  Déposer le conduit support filtre d'habitacle.
•  Vidanger le circuit de climatisation.

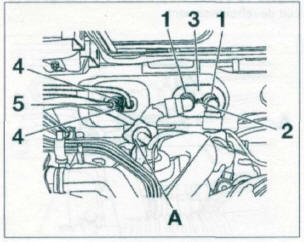

•  À l'aide de pince durit, pincer les durits en "A" (figure 10-3).
•  Décliper les durits (1) (figure 10-3).
•  Déposer la vis de fixation (2) (figure 10-3).
•  Retirer la plaque support (3) (figure 10-3).
•  Dévisser les écrous de fixation (4) (figure 10-3).
•  Déposer les tuyaux (5) et les obturer (figure 10-3).
•  Désaccoupler la bride du détendeur et boucher les entrées du détendeur.
•  Déposer les vis de fixation (6) et le sélecteur de vitesses (7) (figure 10-4).
•  Déposer les vis de fixation inférieure (8) et supérieure (9) de la colonne de direction (figure 10-5).

Figure 10-3

Figure 10-4

Figure 10-5

• Desserrer la vis de fixation du cardan de colonne de direction.
•  Déposer la colonne de direction.
•  Déposer (figure 10-6) :

•  les conduits d'air (10).
•  les masses (11).
•  le tirant (12).
•  la vis de fixation (13) du support BSI.
•  les vis de fixation (14) et (15).
•  la traverse (16).
•  le conduit (17).
•  le tuyau d'évacuation (18).

•  Déposer la vis de fixation (19) (figure 10-7).
•  Dégager le groupe de chauffage (20), en tirant selon (Al puis (B) (figure 10-7).

À la repose, remplacer tous les joints d'étanchéité et procéder au remplissage et à la purge du circuit de refroidissement et de climatisation.

Figure 10-6

Figure 10-7

DÉPOSE-REPOSE DES MOTOVENTILATEURS DE CHAUFFAGE

•  Débrancher la batterie.

Côté conducteur

•  Déposer la garniture inférieure (voir figures 9-26 à 9-29 au chapitre "PLANCHE DE BORD-AIRBAGS ").

Côté passager

•  Décoller la partie avant du joint de porte.
•  Déposer la boîte à gants (voir figures 9-18 à 9-20 au chapitre "PLANCHE DE BORD-AIRBAGS").

  Des deux côtés

•  Déposer le conduit d'admission d'air concerné.

À ce moment des opérations, il est possible de déposer le motoventilateur principal (après avoir retiré le conduit côté conducteur) en se référant à la méthode "Motoventilateur principal".

• Déposer les écrous (1) et le connecteur (2) (figure 10-8)

Figure 10-8

• Déposer le motoventilateur.

À la repose, rebrancher toutes les connexions puis effectuer un contrôle de fonctionnement.

Motoventilateur principal

•  Après avoir déposé le conduit d'air côté conducteur, déposer les connecteurs (1) et l'agrafe (2) (figure 10-9).

Figure 10-9

• Déposer les vis (3) (figure 10-10)

Figure 10-10

• Déposer le motoventilateur.

À la repose, engager les pattes (4) dans leurs encoches (figure 10-10), rebrancher toutes les connexions puis effectuer un contrôle de fonctionnement.

DÉPOSE-REPOSE DU RADIATEUR DE CHAUFFAGE

Dans le compartiment moteur

•  Déposer la bride des tuyaux de radiateur de chauffage.
•  Déposer le conduit support filtre à air d'habitacle.
•  Contre le tablier, mettre en place des pince-durits en "A" sur les durits du radiateur de chauffage (figure 10-11). Sinon, procéder à la vidange du circuit de refroidissement.

Figure 10-11

Dans l'habitacle

•  Déposer la garniture inférieure gauche sous la planche de bord, la garniture de pied de caisse et le conduit d'entrée d'air du motoventilateur.
•  Déposer le tirant (1) (figure 10-12).
•  Placer un récipient sous les raccords du radiateur de chauffage.
•  Déposer les colliers (2) (figure 10-12) et repousser les tuyaux vers le compartiment moteur.
•  Déposer la vis (3) (figure 10-12)
•  Déposer le radiateur de chauffage (4) en écartant la console centrale (5) (figure 10-12).

Figure 10-12

A la repose, remplacer tous les joints d'étanchéité et procéder au remplissage et à la purge du circuit de refroidissement.
