Manuel du conducteur Peugeot 807: Modularité et différentes configurations des sièges
Exemples d'aménagements variés conjuguant agrément et pratique :
Les différentes
manipulations
conduisant à modifi er la
confi guration existante doivent
être effectuées à l'arrêt. Voir chapitre
"sièges".
Il est interdit d'être assis dos à la route en roulant.
Le pivotement des sièges dépend des équipements du véhicule et de sa destination selon les pays.
Le siège central
peut être installé
en place centrale en rang 2 et en
place latérale gauche en rang 3.

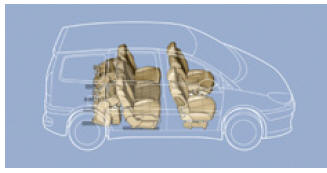

5 Places avec position "pique-nique" en stationnement
Aménagements 5 places

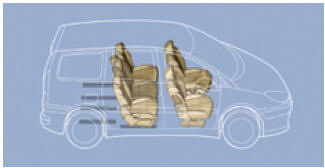

7 Places avec accès au rang 3
8 Places avec banquette

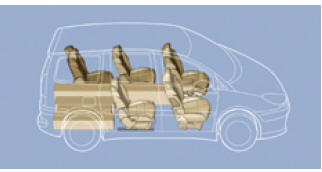

Confi guration "Cargo" / Transports d'objets longs
Banquette arrière
Réglage longitudinal
Depuis l'assise, soulevez la barre A
et faites coulisser la banquette vers
l'avant ou vers l'arrière.
Depuis le coffre,
vous pouvez
tirer sur la sangle b ...
Vie à bord
...
