Feux avant

  1. Feux de croisement
  2.  Feux de route
  3.  Projecteurs antibrouillard
  4.  Feux de position
  5.  Indicateurs de direction

avec unManipulez les lampes avec un chiffon sec.

Facilitez vous l'accès côté droit en retirant le tuyau de lave-vitre et le couvercle de la boîte de fusibles.

Lavage haute-pression : en utilisant ce type de lavage sur des salissures persistantes, n'insistez pas sur les projecteurs, les feux et leur contour pour éviter de détériorer leur vernis et leur joint d'étanchéité.

1 - Feux de croisement

1 - Feux de croisement

H7-55W ou lampe au xénon.

2 - Feux de route

H7-55W ou lampe au xénon.

3 - Projecteurs antibrouillard

H1-55 3W.

  • Tournez d'un quart de tour à gauche le couvercle de protection correspondant à la lampe défectueuse et retirez-le.
  •  Débranchez le connecteur.
  •  Appuyez sur l'extrémité de l'agrafe de fi xation pour la dégager.

    Remplacez la lampe.

Lors du remontage, assurez-vous de la bonne position des crans d'orientation et du bon verrouillage de l'agrafe de fi xation.

  •  Rebranchez le connecteur.
  •  Reposez le couvercle de protection, puis tournez-le d'un quart de tour à droite.

4 - Feux de position

4 - Feux de position

W 5 W.

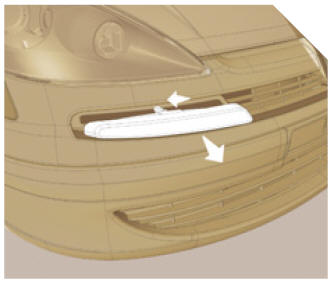

  • Poussez le feu de l'intérieur vers l'extérieur du pare-chocs.
  •  Tirez le feu vers l'avant.
  •  Tournez d'un quart de tour à gauche le porte-lampe et retirez-le.
  •  Tournez d'un quart de tour à gauche la lampe, retirez-la et remplacez-la.

Lors du remontage, engagez le feu vers l'extérieur et ramenez-le vers l'intérieur du pare-chocs.

risqueAttention : risque d'electrocution

Le remplacement d'une lampe au xénon doit être effectué par le réseau PEUGEOT .

5 - Indicateurs de direction

5 - Indicateurs de direction

PY 21 W (ambre).

  • Tournez d'un quart de tour à gauche le porte-lampe et retirez-le.
  •  Remplacez la lampe.

équipés deLes projecteurs sont équipés de glaces en polycarbonate revêtues d'un vernis protecteur. Ne pas les nettoyer avec un chiffon sec ou abrasif, ni avec un produit détergent ou solvant. Utilisez une éponge et de l'eau savonneuse.

Dans certaines conditions climatiques (température basse, humidité), la présence de buée sur la face interne de la glace des projecteurs est normale ; elle disparaît quelques minutes après l'allumage des feux.

Répétiteurs latéraux de clignotant

Répétiteurs latéraux de clignotant

WY 5 W (ambre).

  • Poussez le répétiteur vers l'arrière et dégagez-le du rétroviseur.
  •  Maintenez le connecteur et tournez d'un quart de tour à gauche le porte-lampe.
  •  Tournez d'un quart de tour à gauche la lampe, retirez-la et remplacez-la.

Lors du remontage, engagez le répétiteur vers l'arrière et ramenez-le vers l'avant du rétroviseur.

couleur ambreLes lampes de couleur ambre (indicateurs de direction et répétiteurs latéraux), doivent être remplacées par des lampes de caractéristiques et de couleur identiques.

Feux arrière

Feux arrière

1. Indicateurs de direction

PY 21 W (ambre).

2. Feux stop/position

P 21 W / 5 W.

3. Feux de recul

P 21W.

4. Feux antibrouillard

P 21 W.

Ces 4 lampes se changent de l'intérieur du véhicule :

  •  ouvrez le volet arrière,
  •  retirez la grille d'extraction d'air du côté concerné,
  •  déclipez le faisceau de feu,

  • dévissez les deux écrous intérieurs et déposez le feu,
  •  dévissez d'un huitième de tour à gauche le porte-lampe concerné et retirez-le,
  •  dévissez d'un huitième de tour à gauche la lampe défectueuse et remplacez-la.

Au remontage :

  •  veillez à bien positionner la lampe et appuyez dessus pour l'enclencher,
  •  veillez à bien positionner le portelampe et revissez d'un huitième de tour à droite,
  •  veillez à la bonne mise en place et fi xation du feu.

Feux de plaque minéralogique

W 5 W.

W 5 W.

  •  Retirez le transparent.
  •  Remplacez la lampe défectueuse.

Troisième feu stop

5 Lampes W 5 W.

5 Lampes W 5 W.

  •  Déposez la garniture supérieure du volet arrière en la déclipant de chaque côté.
  •  Pincez les deux languettes 1 pour dégager le porte-lampes.
  •  Remplacez la lampe défectueuse.
  •  Au remontage, veillez à la bonne remise en place de la garniture supérieure du volet arrière.

lampesÀ partir de deux lampes défectueuses, vous devez immédiatement les remplacer.
