Revue technique automobile Peugeot 807 et Citroën C8: Vitre/mécanismes de lève-vitre de porte arrière

Revue technique automobile Peugeot 807 et Citroën C8 / Carrosserie / Méthodes et conseils pratiques / Vitre/mécanismes de lève-vitre de porte arrière

  • Déposer la garniture de porte.
  •  Déposer la feuille d'étanchéité et d'insonorisation (à remplacer par une neuve, afin d'éviter des éventuelles entrées d'infiltrations d'eau, de poussières et de bruits).

DÉPOSE D'UNE VITRE (Figure 11-15)

  •  Déposer les lécheurs de vitre intérieur et extérieur.
  •  Déposer les enjoliveurs extérieurs des montants de porte.
  •  Déposer le joint (1) de coulisse de vitre.
  •  Descendre la vitre, puis la dévisser du mécanisme (2).

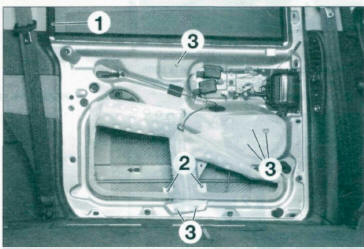

Figure 11-15
Figure 11-15

  • Déposer la vitre vers le haut.

DÉPOSE D'UN MÉCANISME DE LÈVE-VITRE (Figure 11-15)

  •  Déposer la vitre.
  •  Débrancher le connecteur du moteur de lève-vitre.
  •  Déposer les vis de fixation (3) de l'ensemble mécanisme lève-vitre/moteur électrique.
  •  Déposer l'ensemble mécanisme de lève-vitre/moteur électrique.

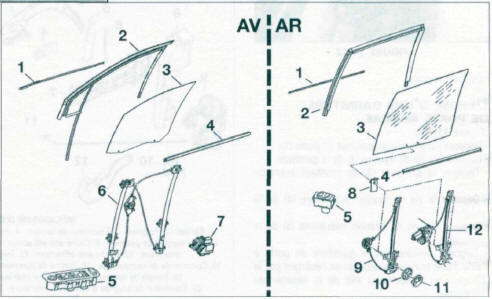

Vitre et mécanisme de lève vitre
Vitre et mécanisme de lève vitre

  1. Lèche vitre extérieur
  2.  Joint de coulisse de vitre
  3.  Vitre
  4.  Lèche vitre intérieur
  5.  Platine de commande
  6. Mécanisme lève vitre
  7.  Moteur de lève vitre
  8.  Clip de fixation
  9.  Mécanisme lève vitre manuel
  10.  Enjoliveur de manivelle
  11.  Manivelle de lève vitre
  12.  Mécanisme lève vitre électrique.
