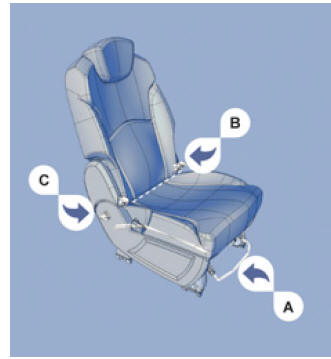

Réglage longitudinal
Soulevez la barre A et faites coulisser le siège vers l'avant ou vers l'arrière.

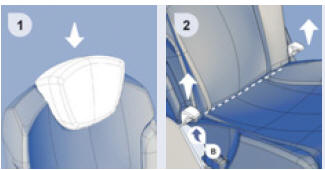

Réglage de l'inclinaison du dossier
Actionnez le levier B vers le haut et réglez l'inclinaison désirée.
Relâchez le levier pour verrouiller.

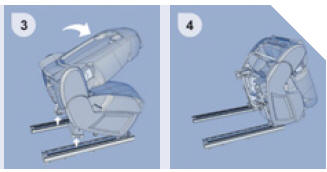

Manipuler le siège latéral
Accès au rang 3
En cas de diffi culté, utilisez la commande de secours pour le déverrouillage des pieds.

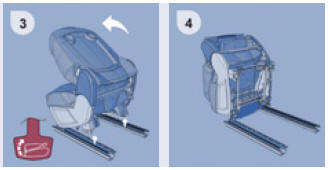

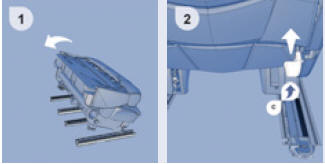

Sortie depuis le rang 3
En cas de diffi culté, utilisez la commande de secours rouge pour le déverrouillage des pieds.
Après chaque entrée
ou sortie
repositionnez le siège relevé
en l'accompagnant jusqu'à
enclencher le verrouillage des pieds
arrière dans leurs rails.

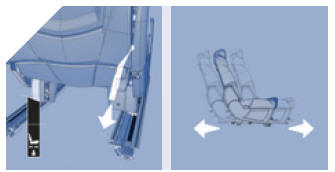

Commande de coulissement des sièges latéraux arrière depuis le rang 3 ou du coffre
Tirer sur la sangle (marquée du pictogramme fl èche) permet de coulisser le siège devant vous.

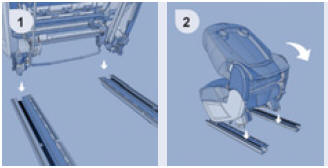

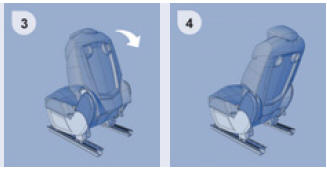

Repose du siège latéral
Vérifi ez qu'aucun
objet n'obstrue
les glissières et n'empêche le
verrouillage correct des pieds du
siège.
Maintenez bien la sangle pour mieux positionner le siège.

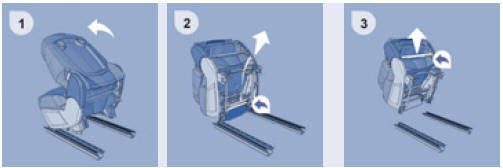

Dépose du siège latéral
Climatisation
Climatisation de série à régulation manuelle ou automatique (selon équipement).
COMPRESSEUR
Compresseur à cylindrée variable entraîné depuis le vilebrequin par une
courroie
multipiste.
Marque et type : Sanden SD7V16.
Entrefer disque c ...
Couples de serrage
Boîtier de direction sur berceau : 14,5.
Contre-écrou de biellette de direction : 4,5.
Raccord haute pression : 2.
Raccord basse pression : 1,5.
Biellette de direction sur le boîtier : 8.
Rotule de direction sur pivot : 4.
Joint de card ...
Arrière
DÉPOSE DU BOUCLIER ARRIÈRE
Déposer les vis de fixation latérales (1) du bouclier
sur l'aile (figure 11-16)
Figure 11-16
Déposer les vis de fixation inférieures (2) (figure
11-17).
Figure 11-17
Retirer les butées (3) ...
