Revue technique automobile Peugeot 807 et Citroën C8: Schémas électriques du système de gestion moteur

Revue technique automobile Peugeot 807 et Citroën C8 / Moteur Diesel / Données techniques / Schémas électriques du système de gestion moteur

LÉGENDES

BB01. Batterie.
BM34. Boîtier fusible habitacle.
BSI1. Calculateur habitacle.
C001. Prise de diagnostic.
CAOO. Contacter à clé.
0004. Combiné d'instruments.
1005. Relais s'interdiction de démarrage.
1010. Démarreur.
1020. Alternateur.
11-. Système de préchauffage.
1115. Capteur référence cylindre.
1221. Sonde de température combustible.
1150. Boîtier préchauffage.
1159. Bougies de préchauffage.
1211. Pompe et jauge à combustible.
1208. Pompe d'injection diesel.
1220. Sonde de température de liquide de refroidissement.
1233. Électrovanne de régulation turbocompresseur.
1253. Électrovanne EGR.
1261. Capteur position pédale accélérateur.
1263. Électrovanne EGR + papillon.
1264. Électrovanne SWIRL.
1276. Réchauffeur combustible.
1282. Calculateur de filtre à particules.
1283. Pompe d'additif de combustible.
1284. Injecteur d'additif de combustible.
1285. Électrovanne de réchauffage air admission.
1289. Électrovanne de réchauffage eau admission.
1310. Débitmètre d'air.
1312. Capteur pression air admission.
1313. Capteur régime moteur.
1320. Calculateur de gestion moteur.
1321. Capteur haute pression combustible.
1322. Régulateur haute pression combustible.
1331. Injecteur cylindre n1.
1332. Injecteur cylindre n2.
1333. Injecteur cylindre n3.
1334. Injecteur cylindre n4.
1343. Sonde de haute de température gaz d'échappement aval.
1341. Capteur de pression différentiel filtre à particule.
15-. Système de refroidissement.
1502. Relais du motoventilateur première vitesse.
1504. Relais des 2 motoventilateurs.
1509. Relais du motoventilateur seconde vitesse.
1511. Motoventilateur droit.
1512. Motoventilateur gauche.
1630. Calculateur de transmission automatique.
1635. Bloc électro-hydraulique de transmission automatique.
2100. Contacteur de stop.
40-. Système de refroidissement moteur.
4010. Contacteur de niveau de liquide de refroidissement.
4100. Sonde de température et de niveau d'huile.
4110. Sonde de pression d'huile.
4320. Contacteur de présence de bouchon de réservoir.
72-. Ordinateur de bord.
7306. Contacteur de sécurité du régulateur de vitesse (embrayage).
7308. Contacteur de frein redondant.
78-. Système ESP.
80-. Système de climatisation.
8009. Presostat.
9035. Afficheur kilométrique.

CODES COULEURS

BA. Blanc -
BE. Bleu -
BG. Beige -
GR. Gris -
JN . Jaune -
MR. Marron -
NR. Noir -
OR. Orange -
R G . Rouge -
RS. Rose -
VE. Vert -
VI. Violet -
VJ. Vert/jaune.

DÉMARREUR - ALTERNATEUR (boîte de vitesses manuelle)

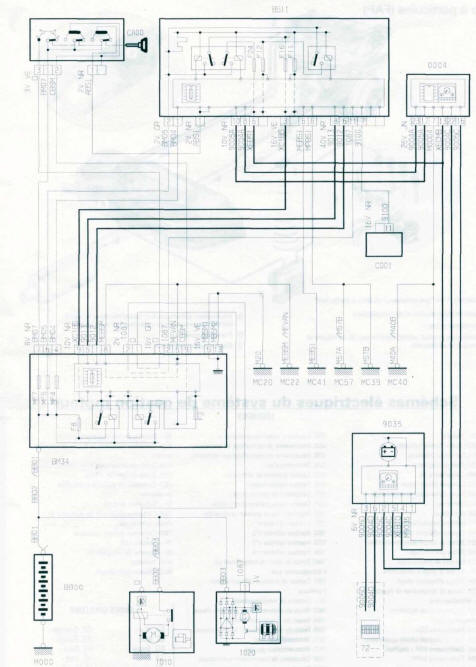

DÉMARREUR - ALTERNATEUR (moteur DW10 avec transmission automatique)

DÉMARREUR - ALTERNATEUR (moteur DW10 avec transmission automatique)

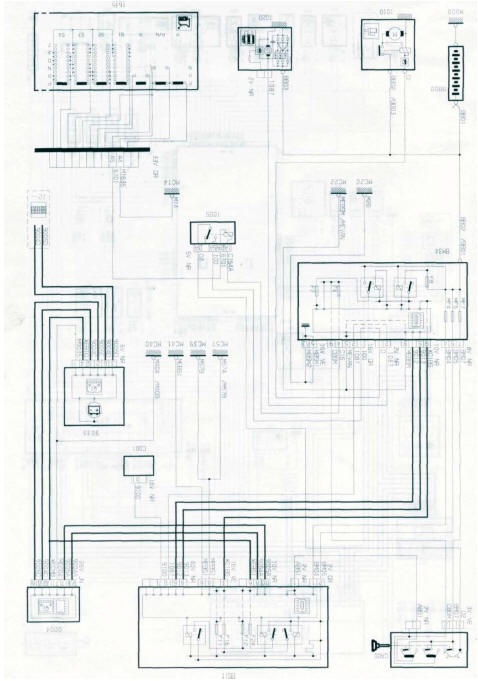

GESTION MOTEUR DW10 (avec ou sans FAP)

GESTION MOTEUR DW10 (avec ou sans FAP)

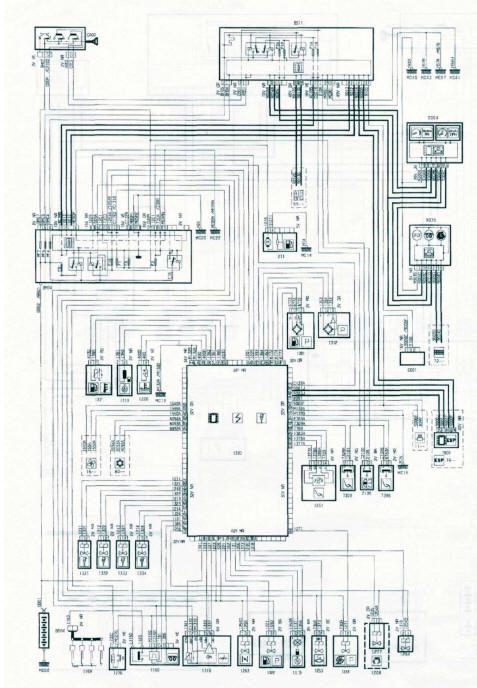

FILTRE À PARTICULES (moteur DW10)

FILTRE À PARTICULES (moteur DW10)

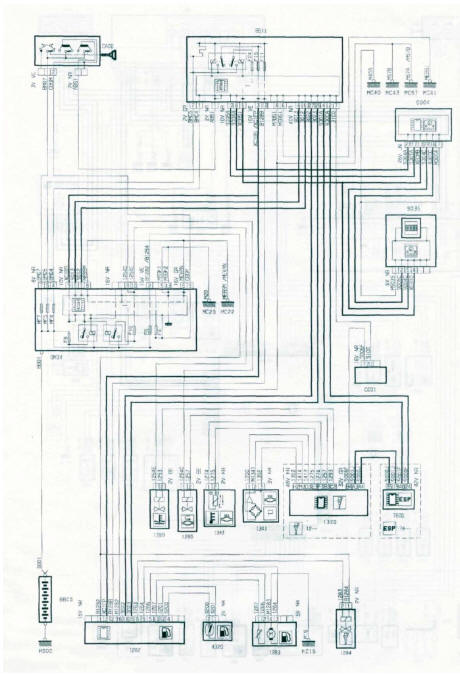

GESTION MOTEUR DW12

GESTION MOTEUR DW12

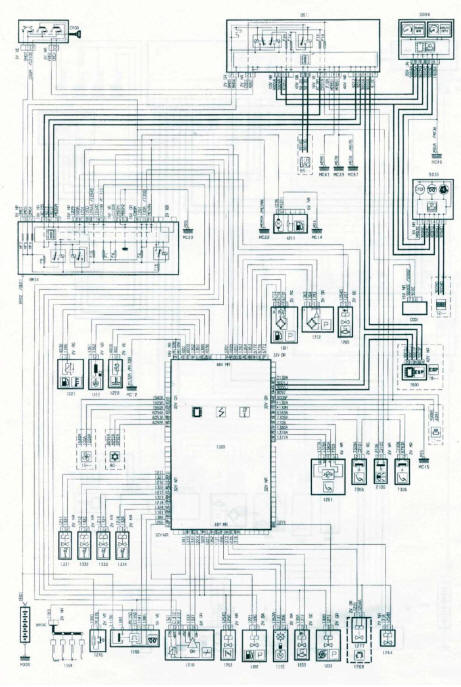

FILTRE À PARTICULES (moteur DW12)

FILTRE À PARTICULES (moteur DW12)

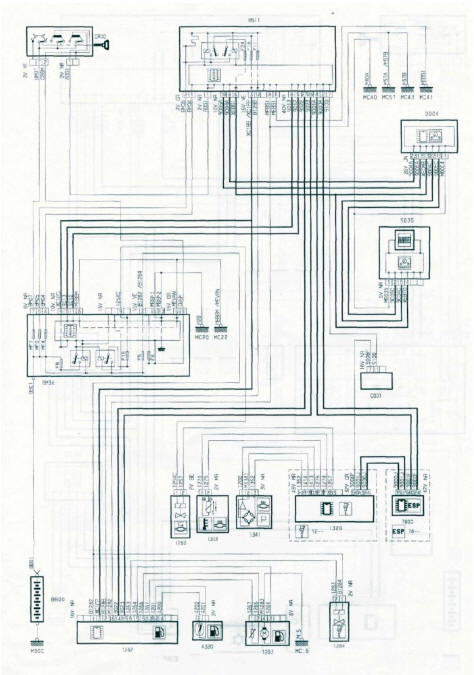

RÉCHAUFFAGE EAU MOTEUR AVEC BRÛLEUR CHAUFFAGE ADDITIONNEL (boîte de

RÉCHAUFFAGE EAU MOTEUR AVEC BRÛLEUR CHAUFFAGE ADDITIONNEL (boîte de vitesses manuelle)

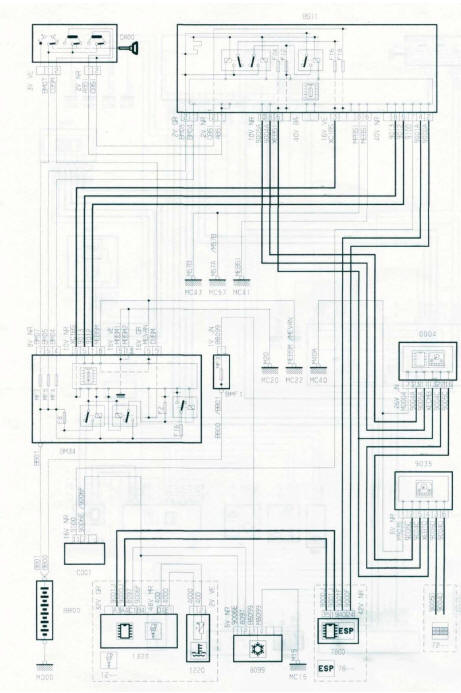

RÉCHAUFFAGE EAU MOTEUR AVEC BRÛLEUR CHAUFFAGE ADDITIONNEL (moteur DW10

RÉCHAUFFAGE EAU MOTEUR AVEC BRÛLEUR CHAUFFAGE ADDITIONNEL (moteur DW10 avec transmission automatique)

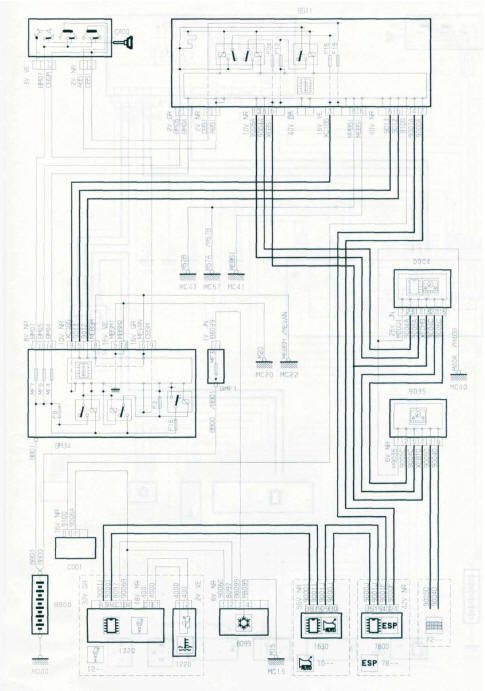

REFROIDISSEMENT MOTEUR (boîte de vitesses manuelle)

REFROIDISSEMENT MOTEUR (boîte de vitesses manuelle)

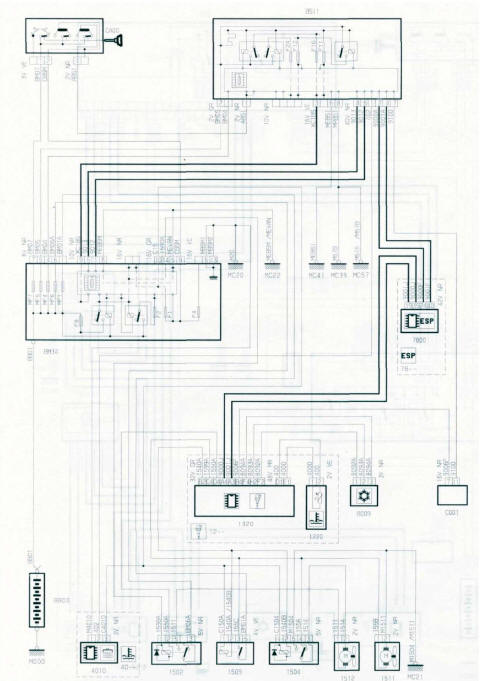

REFROIDISSEMENT MOTEUR (moteur DW10 avec transmission automatique)

REFROIDISSEMENT MOTEUR (moteur DW10 avec transmission automatique)

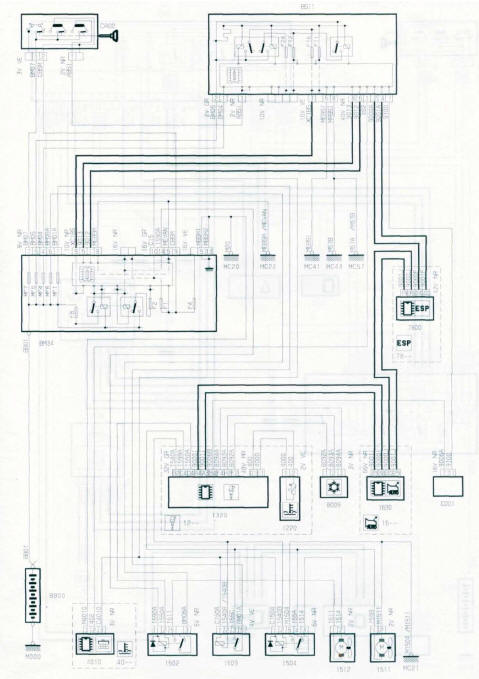

NIVEAU ET ALERTE DE TEMPÉRATURE DU LIQUIDE DE REFROIDISSEMENT (boîte de

NIVEAU ET ALERTE DE TEMPÉRATURE DU LIQUIDE DE REFROIDISSEMENT (boîte de vitesses manuelle)

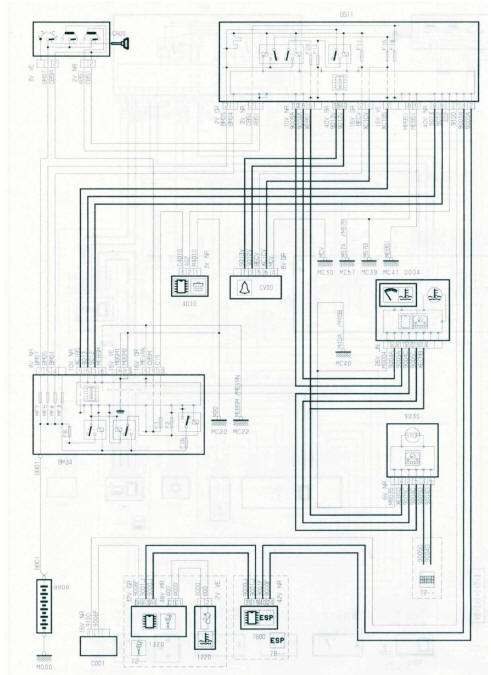

NIVEAU ET ALERTE DE TEMPÉRATURE DU LIQUIDE DE REFROIDISSEMENT (moteur DW10

NIVEAU ET ALERTE DE TEMPÉRATURE DU LIQUIDE DE REFROIDISSEMENT (moteur DW10 avec transmission automatique)

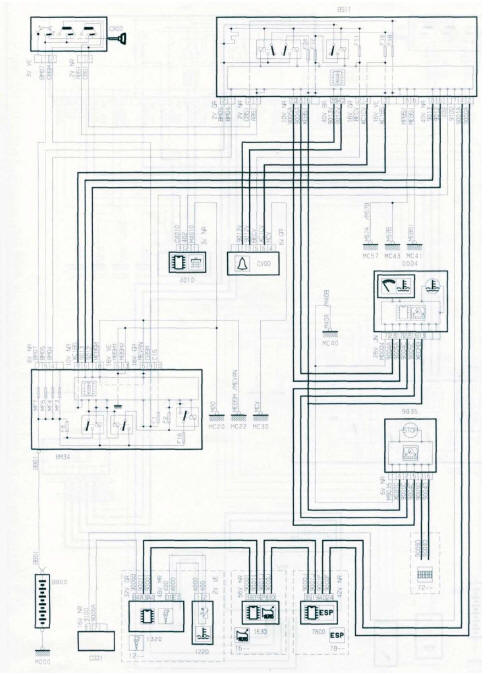

NIVEAU, PRESSION ET TEMPÉRATURE D'HUILE MOTEUR

NIVEAU, PRESSION ET TEMPÉRATURE D'HUILE MOTEUR

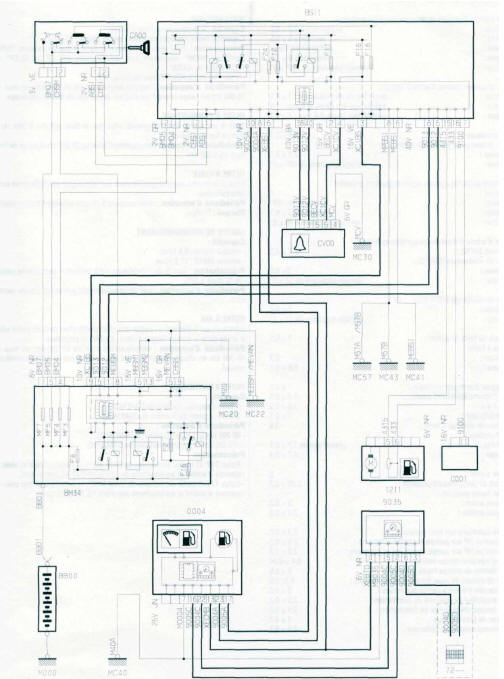

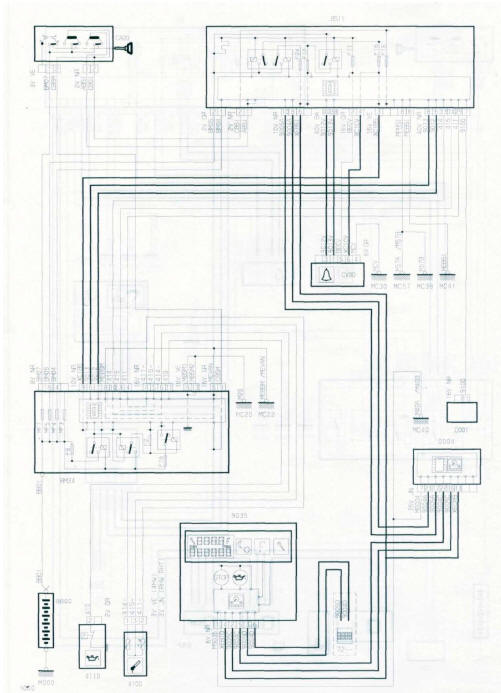

JAUGE À COMBUSTIBLE

JAUGE À COMBUSTIBLE
