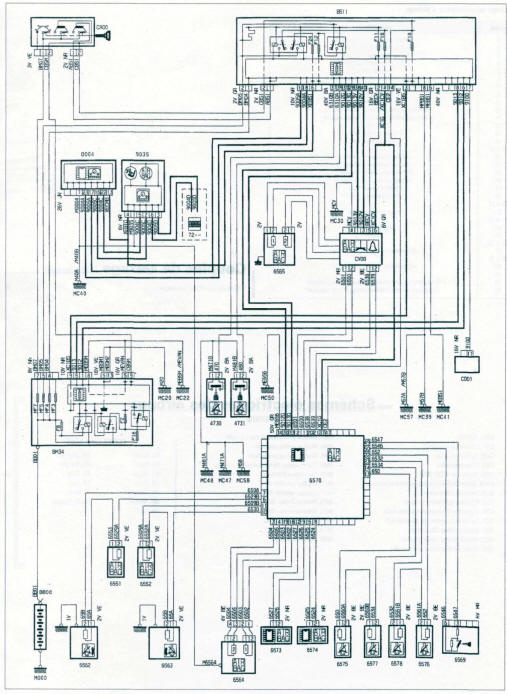

Revue technique automobile Peugeot 807 et Citroën C8: Schémas électriques des airbags
BBOO. Batterie.
BSI1. Calculateur Habitacle.
CAOO. Contacteur à clé.
C001. Prise diagnostic.
CYOO. Commodo ICOM 2000)
BM34. Boîtier 34 fusibles (compartiment moteur)
0004. Combiné d'instruments.
72-. Afficheur ordinateur de bord.
4730. Contacteur ceinture de sécurité AVG.
4731. Contacteur ceinture de sécurité AVD
6551. Module airbag rideau droit.
6552. Module airbag rideau gauche.
6562. Module airbag latéral avant droit.
LÉGENDE
6563. Module airbag latéral avant gauche.
6564. Module airbag passager.
6565. Module airbag conducteur.
6569. Commutateur de neutralisation d'airbag.
6570. Calculateur d'airbags.
6573. Capteur satellite AVG.
6574. Capteur satellite AVD.
6575. Prétensionneur AVG.
6576. Prétensionneur AVD.
6577. Prétensionneur ARG.
6578. Prétensionneur ARD.
9035. Station Combiné
CODES COULEURS
BA. Blanc
OR. Orange
BE. Bleu
RG. Rouge
BG. Beige
RS. Rose
GR. Gris
VE.Vert
JN. Jaune
VI. Violet
MR. Marron
VJ. Vert/jaune.
NR. Noir
Airbags
Aîrbags
Le véhicule est équipé d'un système de sécurité à contrôle électronique qui,
en
cas de choc frontal assez sévère, actionn ...
Méthodes et conseils pratiques
Avant
toute intervention sur les airbags, débrancher la batterie et attendre
un minimum de 2 minutes (10 minutes en cas
de fonctionnement anormal des voyants) pour permettre a ...
