Revue technique automobile Peugeot 807 et Citroën C8: Schémas de ventilation-chauffage et climatisation

Revue technique automobile Peugeot 807 et Citroën C8 / Chauffage - Climatisation / Données techniques / Schémas de ventilation-chauffage et climatisation

LEGENDE

6600. Batterie.
BM34, Boitier 34 fusibles (compartiment moteur)
BSN. Calculateur Habitacle.
CA00. Contacteur à clé.
C001. Prise diagnostic.
0004. Combiné d'instruments.
1220. Capteur de température de liquide de refroidissement.
1313. Capteur de régime moteur.
1320. Calculateur de gestion moteur.
7800. Calculateur ESP.
7800. Calculateur contrôle de stabilité.
8006. Sonde de température évaporateur.
8009. Capteur de pression de climatisation.
8020. Compresseur de climatisation.
8025. Calculateur de climatisation.
8030. Sonde de température d'air habitacle.
8033. Capteur d'ensoleillement.
8034. Sonde de température d'air aux pieds.
8037. Sonde de température d'air aérateur.
8045. Module de puissance pulseur.
8046. Résistance vitesse pulseur.
8050. Moteur pulseur d'air.
8053. Commutateur vitesse pulseur additionnel gauche
8054. Commutateur vitesse pulseur additionnel droit.
8068. Motoréducteur volet entrée air gauche.
8069. Motoréducteur volet entrée air droit
8070. Moteur de volet d'entrée d'air.
8071. Moteur de volet de distribution.
8086. Groupe soufflage additionnel gauche.
8087. Groupe soufflage additionnel droit.
9035. Station combiné.

CODES COULEURS

BA. Blanc
OR. Orange
BE. Bleu
RG. Rouge
BG. Beige
 RS. Rose
GR. Gris
VE. Vert
JN. Jaune
VI. Violet
MR. Marron
VJ. Vert/jaune.
NR. Noir

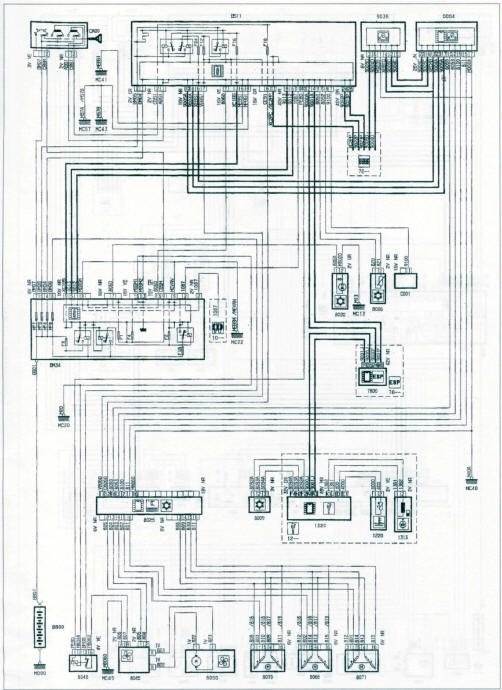

Climatisation manuelle
Climatisation manuelle

Climatisation automatique
Climatisation automatique

    Couples de serrage
    Fixations du compresseur : 4,5.  Bride des tuyaux sur le compresseur : 2,5.  Bride des tuyaux sur le condenseur : 0,6. Ingrédients FILTRE A AIR D'HABITACLE Montage d'un fi ...
