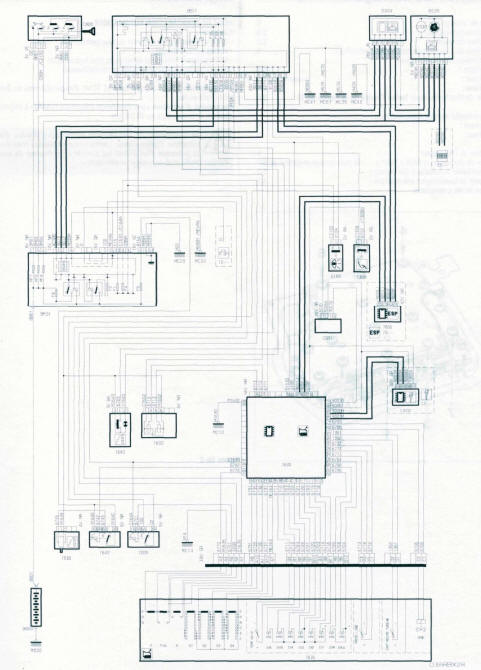

Revue technique automobile Peugeot 807 et Citroën C8: Schéma électrique de gestion de la transmission automatique
BB00 : Batterie.
BM34 : Boîte à fusibles compartiment moteur
(platine à 34 fusibles).
BSI1 : Boitier de servitude intelligent habitacle.
CA00 : Contacteur à clé.
C001 : Connecteur de diagnostic.
0004 : Combiné d'instruments.
10- : Report sur groupe démarrage, génération de
courant.
72- : Report sur groupe ordinateur de bord.
78- : Report sur calculateur ABS/ESP
1005 : Relais d'interdiction de démarrage.
1320 : Calculateur de gestion moteur.
LEGENDE
1602. Ensemble de commande impulsionnelle de
transmission automatique.
1630 : Calculateur de transmission automatique.
1635. Bloc électro-hydraulique.
1638. Électroaimant de blocage de levier
1640. Ensemble de commande automatique de
transmission automatique
1642 : Relais d'électroaimant de blocage du levier
de sélection.
2100 : Contacteur de stop.
7308. Contacteur de pédale de frein.
7800. Calculateur ABS/ESP.
9035. Témoins au compteur.
CODES COULEURS
BA. Blanc
OR. Orange
BE. Bleu
RG. Rouge
BG. Beige
RS. Rose
GR. Gris
VE. Vert
JN. Jaune
VI. Violet
MR. Marron
VJ. Vert/jaune.
NR. Noir
Transmission automatique
Gestion de la transmission automatique
CALCULATEUR
Le calculateur de transmission automatique est en liaison permanente avec le
calculateur de gestion moteur et les boîtiers de servitude via le réseau
multiplexé.
...
