Revue technique automobile Peugeot 807 et Citroën C8: Refroidissement
DÉPOSE-REPOSE
DE LA POMPE À EAU
- Procéder à la vidange du circuit de refroidissement
(voir opération concernéel.
- Procéder à la dépose de la courroie de distribution
(voir opération concernée).
- Déposer les 4 vis de fixation de la pompe à eau et
la dégager (figure 1-12).
Figure 1-12
- Récupérer le joint resté en place sur le blocçylindres.
À la repose, nettoyer soigneusement les plans de
joint de la pompe et du bloc-cylindres à l'aide d'un
produit décapant. Mettre en place la pompe à eau
munie d'un joint neuf dans le bloc-cylindres et serrer
ses vis de fixation au couple prescrit. Procéder à
la repose et au calage de la courroie de distribution.
Procéder au remplissage et à la purge du circuit de
refroidissement et contrôler l'absence de fuites
moteur tournant.
VIDANGE-REMPLISSAGE ET PURGE
DU CIRCUIT DE REFROIDISSEMENT
VIDANGE
- Lever et caler l'avant du véhicule.
- Déposer :
- le carénage sous le moteur.
- le bouchon du vase d'expansion.
- Ouvrir les 2 vis de purge (radiateur et sortie de
culasse (1)1 (figure 1-13).
Figure 1-13
- Débrancher la durit inférieure (2) du radiateur (raccord
rapide de type Conrad! (figure 1-14).
Figure 1-14
- Déposer le bouchon de vidange du bloc-cylindres
(3), situé à l'arrière de celui-ci, côté boîte de vitesses
(figure 1-15).
Figure 1-15
- Après l'écoulement complet du liquide, rincer
abondamment et à l'eau claire le circuit de refroidissement,
en le remplissant par le vase d'expansion.
- Reposer le bouchon de vidange du bloc-cylindres
avec un joint neuf et le serrer au couple prescrit.
REMPLISSAGE ET PURGE
- Placer un appareil de remplissage par gravité à la
place du bouchon du vase d'expansion
PSA 0.0173/2.
- Contrôler que les 2 vis de purge située sur le radiateur,
sur le boîtier thermostatique.
- Remplir lentement le circuit en liquide de refroidissement
préconisé jusqu'à saturation de l'appareil
de remplissage.
- Refermer les vis de purge dans l'ordre d'écoulement
du liquide, dès que celui-ci s'effectue en air.
- Démarrer le moteur et le maintenir au régime de
1 500 tr/min jusqu'à l'enclenchement puis l'arrêt du
motoventilateur de refroidissement.
- Ramener le moteur à son régime de ralenti.
- Arrêter le moteur.
- Déposer l'appareil de remplissage par gravité et
reposer le bouchon du vase d'expansion.
- Moteur froid, contrôler et corriger si nécessaire le
niveau de liquide dans le vase d'expansion. Ce dernier
doit se trouver au niveau du repère "maxi" sur
le vase d'expansion.

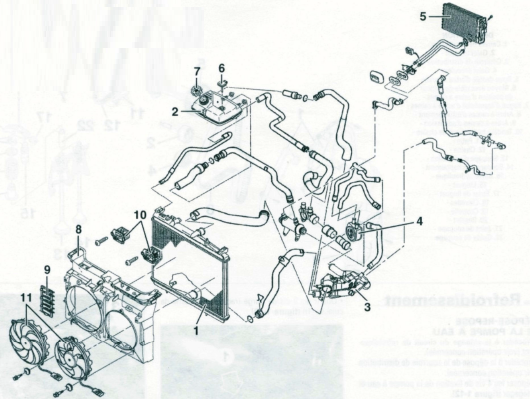

Refroidissement
- Radiateur de refroidissement
- Vase d'expansion
- Boitier thermostatique
- Échangeur eau/huile
- Radiateur de chauffage
- Contacteur de niveau d'eau
- Bouchon de remplissage
- Buse d'air
- Grille
- Résistance de motoventilateur
- Motoventilateur.
DÉPOSE-REPOSE DE LA COURROIE
DE DISTRIBUTION ET CALAGE
DÉPOSE
Si la courroie de distribution doit être
réutilisée, il est impératif de repérer son
...
PRÉCAUTIONS À PRENDRE
