DÉPOSE DU COMBINÉ D'INSTRUMENTS

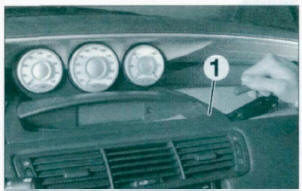

•  Dégrafer l'afficheur central (1) (figure 9-16).

Figure 9-16

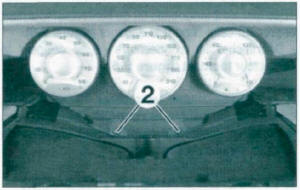

• Déposer les vis de fixation du combiné (2) puis le tirer vers soi avec précaution (figure 9-17).

Figure 9-17

• Débrancher le connecteur du combiné et le dégager

DÉPOSE DE LA BOÎTE À GANTS

•  Déposer la garniture du pied de caisse.
•  Décliper le cache (1) (figure 9-18)
•  Déposer ia vis de fixation (2) (figure 9-18).

Figure 9-18

• Déposer la vis (3) (figure 9-19).

Figure 9-19

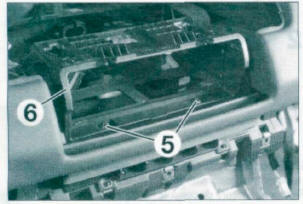

• Déposer les 3 vis de fixation (4) (figure 9-20).
•  Retirer le clip (5) (figure 9-20)
•  Dégager la boîte à gants de son emplacement.
•  Déposer l'éclaireur (6) (figure 9-20)

Figure 9-20

• Débrancher le chargeur CD (selon option).
• Déposer la boîte à gants.

DÉPOSE DE LA PLANCHE DE BORD

•  Débrancher la borne négative de la batterie.
•  Déposer les garnitures de montant de baie.
•  Déposer l'airbag conducteur (voir opération concernée).
•  Déposer l'ensemble coiffe de planche de bord et airbag passager (voir opération concernée).
•  Déposer le combiné d'instruments (voir opération concernée).
•  Déposer la boîte à gants (voir opération concernée).
•  Déposer le contacteur tournant (voir opération concernée).

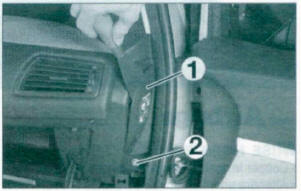

• De chaque côté déposer l'agrafe (1) et la vis (2) (figure 9-21)

Figure 9-21

• Déposer les vis de fixation supérieures (3) de la console centrale (figure 9-22).

Figure 9-22

• Décliper la garniture inférieure (4) de la console centrale (figure 9-23)

Figure 9-23

• Déposer la console centrale.
•  Déposer les 2 vis de fixations (5) (figure 9-24).
•  Déposer le support d'autoradio (6) (figure 9-24)

Figure 9-24

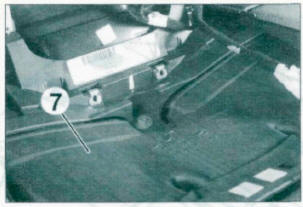

• Déposer la conduite d'air centrale (7) en commençant par l'arrière (figure 9-25).

Figure 9-25

• Déposer le capteur de luminosité.

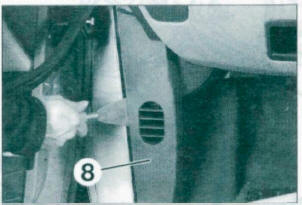

•  Décliper la garniture du pied de caisse (8) et déposer la vis située derrière celui-ci (figure 9-26|.

Figure 9-26

• Décliper le cache latéral de planche de bord (9) (figure 9-27)

Figure 9-27

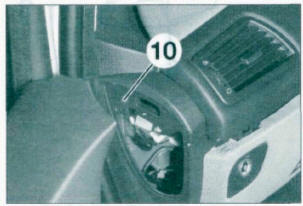

• Déposer la vis (10) (figure 9-28)

Figure 9-28

• Déposer la platine de l'interrupteur ESP (11) (figure 9-29)
•  Déposer les vis de fixation supérieures (12) de la garniture (figure 9-29)
•  Décliper la prise diagnostique (13) (figure 9-29).

Figure 9-29

• Déposer la garniture.
•  De chaque côté, déposer les tweeters et l'écrou de fixation arrière de la planche de bord.

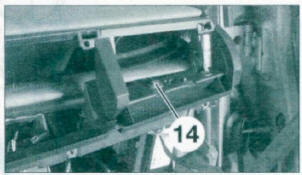

•  Déposer la vis de fixation droite de la planche de bord (14) (figure 9-30)

Figure 9-30

• Déposer la vis de fixation gauche de la planche de bord (15) (figure 9-31).

Figure 9-31

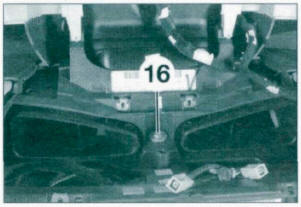

• Déposer la vis de fixation centrale de la planche de bord (16) (figure 9-32).

Figure 9-32

• À l'aide d'un second opérateur, dégager la planche de bord en la tirant vers l'arrière et en débranchant au fur et à mesure les différents connecteurs électriques.

A la repose :

•  s'assurer de la mise en place correcte de la planche de bord et du faisceau électrique.
•  contrôler le bon fonctionnement de l'équipement électrique et celui de la ventilation.

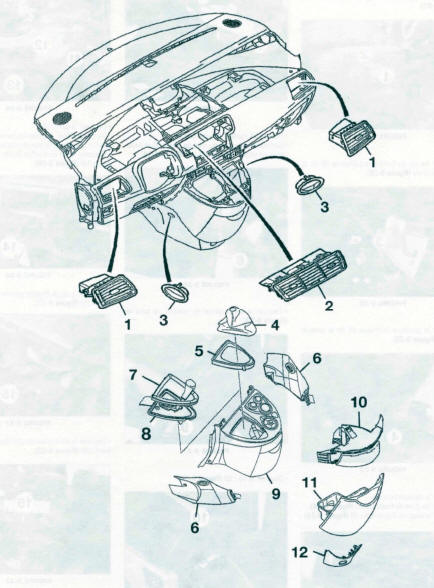

Planche de bord

1. Aérateurs latéraux
2.  Aérateur central
3.  Aérateurs de console centrale
4.  Soufflet de levier de vitesses
5.  Support du soufflet de levier de vitesses
6.  Caches latéraux de console centrale
7.  Enjoliveur de levier de vitesses
8.  Levier de vitesses transmission automatique
9.  Console centrale
10.  Tiroir vide-poches de console centrale
11.  Vide-poches de console centrale
12.  Finition inférieure de console centrale.
