Manuel du conducteur Peugeot 807: Ouverture du capot

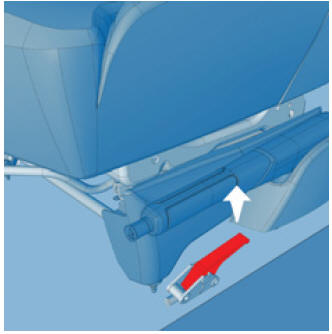

A l'intérieur :
- soulevez le cache situé au pied gauche du siège conducteur.
- Tirez la commande vers le haut.

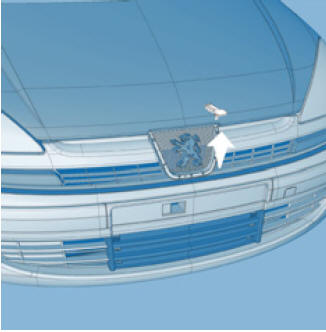

A l'extérieur :
- levez la commande et soulevez le capot.

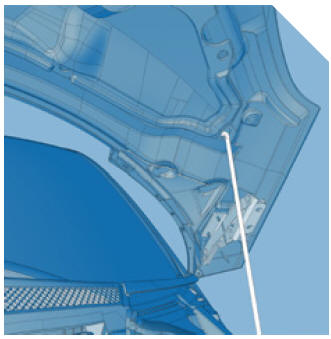

Béquille de capot
Fixez la béquille pour maintenir le capot ouvert.
Avant de fermer le capot, replacez la béquille dans son logement.
Pour fermer
Abaissez le capot et lâchez-le en fi n de course. Vérifi ez le verrouillage du capot.
Alerte "capot ouvert"
Cette alerte est couplée uniquement avec l'option alarme.
Moteur tournant ou véhicule roulant, lorsque le capot moteur est mal fermé, vous êtes alerté par un dessin sur l'écran, accompagné d'un signal sonore.
Circuit de carburant
neutralisé
En cas de choc important, un dispositif
coupe automatiquement l'alimentation
du carburant au moteur.
Le clignotement de
ce témoin est accompagné d'un message sur l'écran.
V& ...
Sous capot
Sous capot moteurs diesel
Réservoir de lave-vitre et laveprojecteurs.
Boîte à fusibles.
Réservoir du liquide de
refroidissement.
Manivelle ...
