Revue technique automobile Peugeot 807 et Citroën C8: Ingrédients
LIQUIDE DE COMMANDE D EMBRAYAGE
Capacité : environ 0,6 litre.
Préconisation : liquide de frein DOT4.
Périodicité d'entretien : remplacement tous les 2 ans.

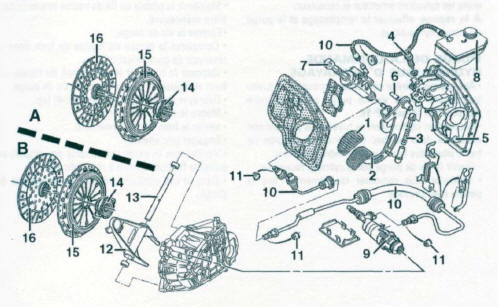

Embrayage
- Moteur DW 12
- Moteur DW 10
- Patin
- Pédale
- Ressort
- Contacteur d'embrayage
- Pédalier
- Axe
- Émetteur d'embrayage
- Réservoir de compensation de liquide de frein
- Récepteur d'embrayage
- Canalisation
- Joint
- Fourchette
- Axe de fourchette
- Butée
- Mécanisme
- Disque d'embrayage.
Couples de serrage
Mécanisme sur volant moteur : 2.
Vis de purge de cylindre récepteur : 0,75.
Fixations du cylindre émetteur : 2,2.
Boîte de vitesses sur moteur : 6 ...
Méthodes et conseils pratiques
Le
remplacement du mécanisme d'embrayage nécessite la dépose de la boîte de
vitesses.
La commande d'embrayage est hydraulique.
REMPLACEMENT
DU DIS ...
