Manuel du conducteur Peugeot 807: Indicateur de température du liquide de refroidissement

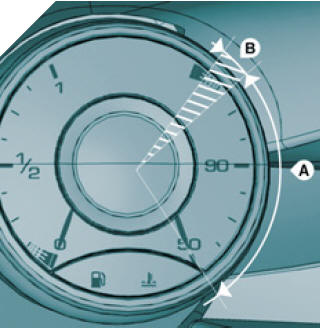

Avec écran monochrome

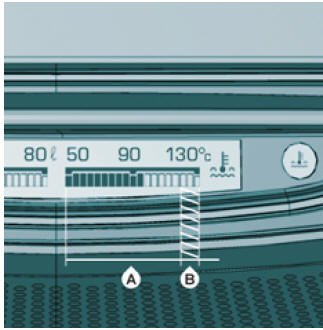

Avec écran couleur
Dans la zone A , la température est correcte.
Dans la zone B , la température est trop élevée. Le témoin d'alerte centralisée stop et le témoin de température maxi de liquide de refroidissement 1 s'allument, accompagné d'un signal sonore et du message "temp. Eau moteur trop élevée" sur l'écran.
L'arrêt est impératif.
Attendez le
refroidissement du
moteur pour compléter le niveau.
Le circuit de refroidissement est sous pression.
En cas de dépannage et afi n d'éviter tous risques de brûlures, dévissez le bouchon de deux tours pour laisser tomber la pression.
Lorsque la pression est tombée, retirez le bouchon et complétez le niveau.
Consultez le réseau PEUGEOT .
Témoins
A chaque démarrage : une série de témoins s'allume appliquant un auto-test de
contrôle. Ils s'éteignent dans l'instant.
Moteur tournant : le témoin devien ...
