Revue technique automobile Peugeot 807 et Citroën C8: Fusibles et relais
Les fusibles sont implantés sur le calculateur habitacle sous la garniture de planche de bord (côté droitl, dans la bac à batterie et dans le compartiment moteur sur le boîtier fusibles au niveau du passage de roue avant droit.
FUSIBLES

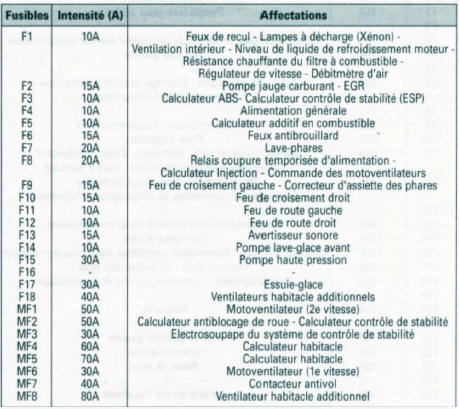

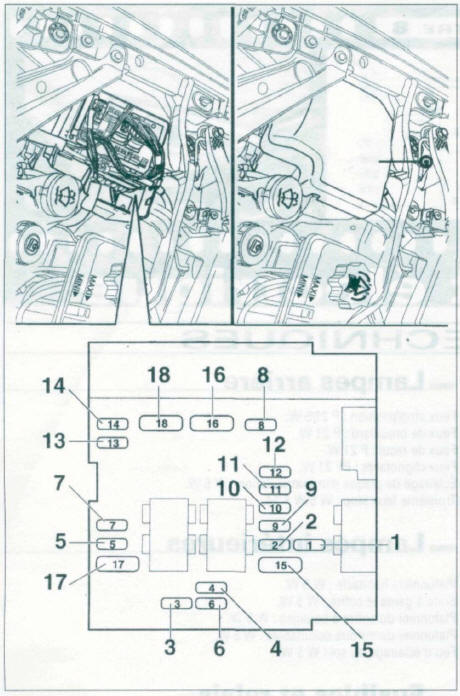

Affectation des fusibles dans la boîte à fusibles compartiment moteur (figure 8-1)
Figure 8-1

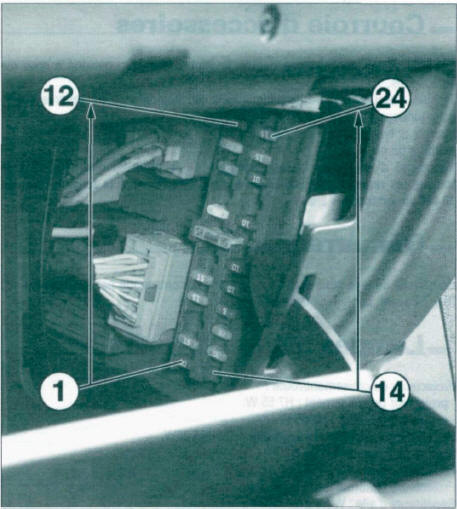

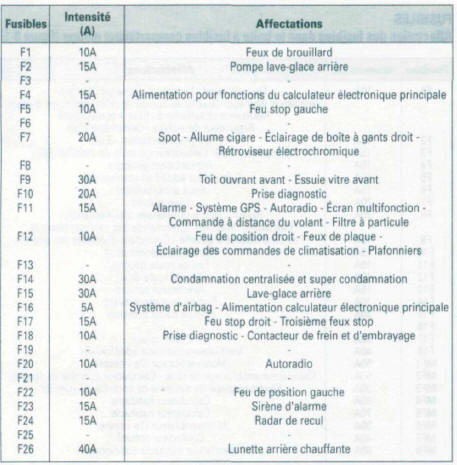

Affectation des fusibles dans la boîte a fusibles habitacle (figure 8-2)

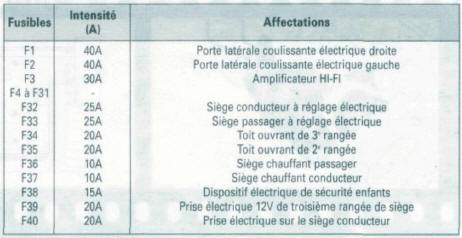

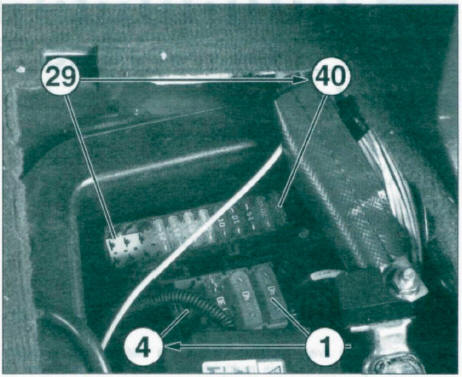

Affectation des fusibles dans la boîte à fusibles batterie (figure 8-3)
Figure 8-3
Figure 8-2
RELAIS
Les relais sont intégrés au calculateur habitacle et boîtier fusibles moteur et ne sont pas remplaçables.
On trouve 3 relais situés sur le support de motoventilateur, à d r o i te de ce dernier.

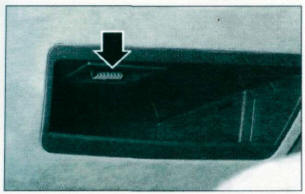

La prise diagnostic est logée dans le vide-poches situé sous le volant (figure 8-4).
Figure 8-4
