Manuel du conducteur Peugeot 807: Fusibles compartiment moteur

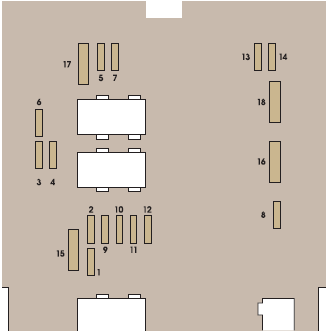

Boîte à fusibles
Pour accéder aux fusibles situés dans le compartiment moteur (à gauche du réservoir de liquide de refroidissement) :
- déclipez le couvercle.
Après intervention, refermez très soigneusement le couvercle.
Le circuit électrique de votre véhicule est conçu pour fonctionner avec les équipements de série ou optionnels.
Avant d'installer d'autres équipements ou accessoires électriques sur votre véhicule, consultez le réseau PEUGEOT.
PEUGEOT décline toute responsabilité pour les frais occasionnés par la remise en état de votre véhicule ou les dysfonctionnements résultant de l'installation d'accessoires auxiliaires non fournis et non recommandés par PEUGEOT et non installés selon ses prescriptions, en particulier pour tout appareil dont la consommation dépasse 10 milliampères.
Les désignations
communiquées
ne sont que les fusibles qui
peuvent être changés par l'usager
à l'aide de la pince et des fusibles
de rechange, situés dans la boîte à
gants derrière la boîte à fusible de la
planche de bord, côté droit. Pour toute
autre intervention, rendez-vous dans le
réseau PEUGEOT.
À l'intention des professionnels : pour l'information complète des fusibles et relais, consultez la schématique des "méthodes" via la réseau PEUGEOT.
|
N |
Intensité (Ampères) |
Fonctions |
| 1 | 20 | Calculateur moteur, dispositifs alimentation carburant et alimentation air, groupe motoventilateur. |
| 2 | 15 | Avertisseur sonore. |
| 3 | 10 | Pompe lave vitres avant et arrière. |
| 4 | 20 | Pompe lave-projecteurs. |
| 5 | 15 | Dispositif alimentation carburant. |
| 6 | 10 | Direction assistée, contacteur pédale de frein secondaire, calculateur boîte de vitesse automatique, débitmètre air, correcteur automatique du faisceau avec lampes au xénon. |
| 7 | 10 | Système de freinage (ABS/ESP). |
| 8 | 20 | Commande du démarreur. |
| 9 | 10 | Contacteur de stop principal. |
| 10 | 30 | Dispositifs alimentation carburant, alimentation air, dispositifs dépollution. |
| 11 | 40 | Climatisation avant. |
| 12 | 30 | Essuie-vitre avant. |
| 13 | 40 | Boîtier servitude intelligent. |
| 14 | 30 | Inutilisé. |
| 15 | 30 | Commande verrouillage/déverrouillage/super-verrouillage de la sécurité enfants. |
Fusibles compartiment
batterie
Boîte à fusibles
Les fusibles sont situés dans le
compartiment batterie, logé sous le
plancher devant le siège côté droit :
déclipez ...
