REMPLACEMENT DES PLAQUETTES

  •  Ouvrir le bouchon du réservoir de liquide de frein.
  •  Lever le véhicule roues arrière pendantes.
  •  Desserrer le frein de stationnement.
  •  Déposer les roues arrière.

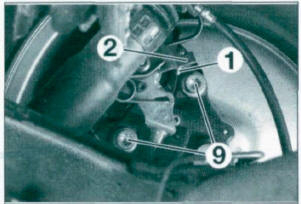

  •  Désaccoupler le câble de frein de stationnement (1) du levier (2) (figure 7-6).

Figure 7-6
Figure 7-6

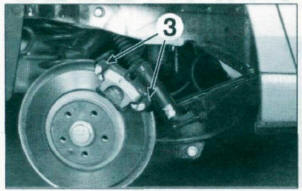

  • Déposer les vis de colonnette 131 (figure 7-7).

Figure 7-7
Figure 7-7

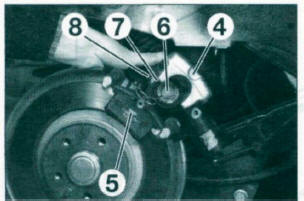

  • Écarter et suspendre l'étrier de frein (4) dans le passage de roue (figure 7-8).
  •  Déposer les plaquettes 151.

Figure 7-8
Figure 7-8

  • Répéter les opérations pour l'autre étrier.

À la repose, respecter les points suivants :

  •  remplacer les pièces défectueuses.
  •  nettoyer le pourtour du piston, l'étrier et le disque de frein avec un solvant approprié.
  •  repousser le piston (6) (par rotation) dans le fond de l'étrier (à l'aide de l'outil Facom DF6.1 ou tout autre moyen) en veillant à ne pas abîmer le joint de piston (7) (figure 7-8).
l'enfoncement du piston.Surveiller l'enfoncement du piston.
  • poser des vis de colonnette neuves enduites de frein filet.
  •  contrôler le niveau dans le réservoir de compensation, faire le complément si nécessaire.

DÉPOSE - REPOSE D'UN ÉTRIER

  •  Procéder à la dépose des plaquettes.
  •  Déposer :
  •  la canalisation de frein rigide (8) de l'étrier puis l'obturer (figure 7-8)
  •  les vis (9) du support d'étrier (figure 7-6).
  •  l'étrier (4) (figure 7-8).

À la repose, respecter les points suivants :

  •  enduire les vis d'étrier de produit de frein filet
  •  procéder au remplissage et à la purge du circuit de freinage puis au contrôle du réglage du frein de stationnement.

DÉPOSE-REPOSE D'UN DISQUE

  •  Procéder à la dépose des plaquettes de frein.
  •  Procéder à la dépose de l'étrier (sans le débrancher).
  •  Déposer :
  •  la fixation du disque.
  •  le disque.

À la repose, enduire les vis d'étrier de produit de frein filet et procéder au contrôle du réglage du frein de stationnement.
