Revue technique automobile Peugeot 807 et Citroën C8: Frein avant

REMPLACEMENT DES PLAQUETTES

•  Ouvrir le bouchon du réservoir de liquide de frein.
•  Lever et caler l'avant du véhicule.
•  Déposer les roues avant.
•  À l'aide d'un tournevis, faire levier pour repousser le piston de l'étrier, en l'introduisant entre l'étrier et le dos de la plaquette extérieure.

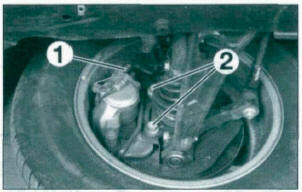

•  Débrancher le fil de témoin d'usure (1) (figure 7-4).
•  Déposer les vis de colonnette (2).
•  Basculer l'étrier (3) vers le haut.

Figure 7-4

• Déposer les plaquettes.
•  Contrôler l'étanchéité du piston, le bon état des soufflets de protection ainsi que l'usure des disques et le coulissement correct de l'étrier sur les colonnettes.
•  Repousser le piston à fond dans son logement.
•  Si besoin est, aspirer le liquide de frein en excédant dans le réservoir de compensation.

À la repose, respecter les points suivants :

•  remplacer les pièces défectueuses. Si livrées, remplacer également les épingles (4) (figure 7-4).
•  nettoyer le pourtour du piston, l'étrier et le disque de frein avec un solvant approprié.
•  poser des vis de colonnette neuves enduites de frein filet.
•  contrôler le niveau dans le réservoir de compensation, faire le complément si nécessaire.

DÉPOSE-REPOSE D'UN ÉTRIER

•  Lever et caler l'avant du véhicule puis déposer la roue du côté concerné.
•  Débrancher le raccord du flexible de frein du passage de roue. Prévoir l'écoulement du liquide puis obturer la canalisation avec un bouchon approprié.
•  Dégrafer le flexible de l'élément de suspension.
•  Desserrer le flexible de frein (1) sur l'étrier (figure 7-5).

Freins avant

1. Disque
2. Plaquettes
3.  Protections de disque de frein
4.  Support d'étrier
5.  Colonnette
6.  Étrier
7.  Vis de purge
8.  Capuchon.

Prévoir l'écoulement du liquide puis obturer la canalisation avec un bouchon approprié.

• Déposer les plaquettes.
•  Dégager l'étrier.
• Déposer les vis de fixation (2) du support d'étrier sur le pivot puis dégager le support.

Figure 7-5

À la repose, respecter les points suivants :

•  remplacer les pièces défectueuses.
•  nettoyer le pourtour du piston, l'étrier et le disque de frein avec un solvant approprié.
•  poser des vis neuves de support d'étrier et de colonnette (enduites de frein filet).
•  procéder à la purge du circuit de freinage.
•  en fin d'opération, moteur en marche, appuyer plusieurs fois sur la pédale pour amener les plaquettes dans leur position de fonctionnement avant de faire rouler le véhicule.

DÉPOSE-REPOSE D'UN DISQUE

•  Lever et caler l'avant du véhicule puis déposer la roue du côté concerné.
•  Procéder à la dépose de l'étrier de frein (sans le débrancherl et de son support.
•  Déposer la fixation du disque sur le moyeu.
• Déposer le disque.

À la repose, veiller à la propreté des surfaces de contact disque/moyeu.
