Revue technique automobile Peugeot 807 et Citroën C8: Données techniques
Carrosserie monocoque autoporteuse en tôle d'acier emboutie et soudée électroniquement par points.
Type : monospace à 2 portes avant, 2 portes arrière latérales coulissantes et 1 hayon.
Nombre de place : 5 , 6 , 7 ou 8 (selon le nombre et la disposition des sièges).

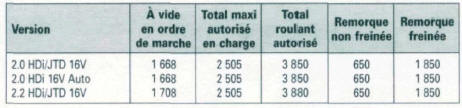

Poids (en kg)
Dimensions
Longueur : 4 727 mm
Largeur : 1 850 mm
Hauteur : 1 752 mm
Empattement : 2 823 mm
Porte à faux avant : 1 013 mm
Porte à faux arrière : 891 mm
Voie avant : 1 570 mm
Voie arrière : 1 548 mm

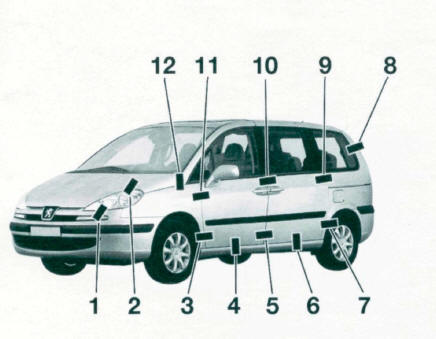

Jeux d'ouverture
1 = 5,5 +- 2,8 mm
2 = 4,9 +- 2 mm
3 = 5+- 1,5 mm
4 = 4,9 11,5 mm
5 = 4,9 +- 2 mm
6 = 5 +- 1,5 mm
7 = 5 +- 1,5 mm
8 = 2,8 +- 1,5 mm
9 = 5,2 +- 1,5 mm
10 = 4,8 +- 2 mm
11 = 5,5 +- 1,5 mm
12 = 4,7 +- 2 mm
Carrosserie
...
Méthodes et conseils pratiques
Ce
chapitre ne concerne que les éléments démontables de la carrosserie.
...
