La transmission du mouvement aux roues avant est assurée par deux arbres de longueur inégale comportant un joint homocinétique à chacune de leurs extrémités.
La transmission droite est reliée au différentiel par un arbre intermédiaire porté par un palier à roulement, fixé sur le moteur.
Les joints sont du type à billes côté roue et à tripode coulissant côté boîte de vitesses ou transmission automatique.
Les moyeux des roues sont équipés d'un roulement avec roue magnétique intégrée destiné au système ABS.

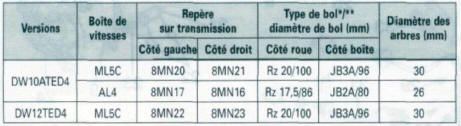

Affectation et caractéristiques des transmissions
* Rz 17,5 ou Rz 20 : joints à billes (diamètre 17,5 ou 20 mm) de type RZEPPA.
** JB2A ou JB3A : bol de transmission non usiné extérieurement (brut de forge).
Couples de serrage
- Écrou de transmission (M24 x 150)* : 10 puis serrage angulaire de 60.
- Fixations inférieures d'amortisseurs : 9.
- Biellette de barre stabilisatrice : 5,5.
- Rotule de direction sur pivot : 4.
- Écrous de palier de transmission : 1.
- Vis de roue :
- jante en tôle : 9.
- jante en alu : 10.
- Écrou ou vis à remplacer.

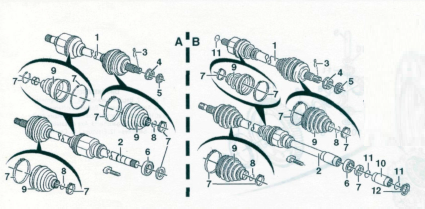

Transmissions
- Boite de vitesses manuelle ML5C
- Transmission automatique IAL4I
- Transmission gauche
- Transmission droite
- Goupille
- Écrou de transmission
- Cage frein d'écrou
- Roulement a billes
- Bague
- Joncs d'arrêt
- Soufflets
- Manchon cannelé
- Joints toriques
- Déflecteur.
Transmissions
...
Méthodes et conseils pratiques
Il est
conseillé, à chaque dépose de transmission, de remplacer la bague
d'étanchéité de sortie de différentiel concernée.
L ...
D'autres materiaux:
Géométrie
CONTRÔLE ET RÉGLAGE
DE LA GÉOMÉTRIE
Sur l'ensemble des angles de la géométrie des
trains, seul le parallélisme avant est réglable. En cas
de relevé de valeurs hors tolérances sur les angles
non réglables, contrôle ...
