Revue technique automobile Peugeot 807 et Citroën C8: Couples de serrage

Revue technique automobile Peugeot 807 et Citroën C8 / Transmission automatique AL4 / Donnees techniques / Couples de serrage

  • Tube de vidange : 4.
  • Bouchon de remplissage : 2,4.
  • Bouchon de niveau : 2,4.
  • Fixations du couvercle de distributeur hydraulique : 1.
  • Fixations du bloc hydraulique :
  •  1r e phase : 0,9.
  •  2e phase : desserrer les vis.
  •  3e phase : 0,8.

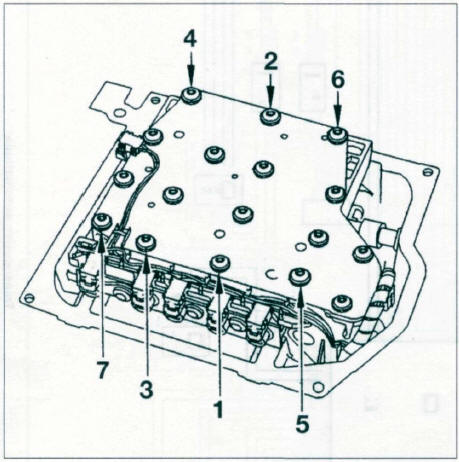

  •  Carter de bloc hydraulique (selon l'ordre de la figure 3b-2) : 0,8.
  •  Convertisseur sur tôle d'entraînement :
  •  1re phase : 1.
  •  2e phase : 3.
  •  Fixation de l'échangeur : 5.
  •  Écrou de transmission (M24 x 1501* : 10 puis serrage angulaire de 60.
  •  Transmission automatique sur moteur : 5,2.
  •  Support de transmission automatique : 4,5.
  •  Écrou ou vis à remplacer.

Figure 3b-2
Figure 3b-2
