Revue technique automobile Peugeot 807 et Citroën C8: Climatisation

DÉPOSE-REPOSE DU COMPRESSEUR

•  Procéder à la vidange du circuit frigorifique à l'aide d'un station appropriée.
•  Déposer le pare-boue gauche et l'insonorisant sous le moteur.
•  Procéder à la dépose de la courroie d'accessoires (voir chapitre "ÉQUIPEMENT ÉLECTRIQUE"),

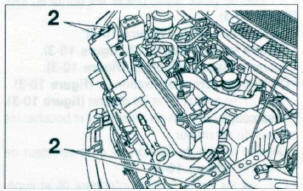

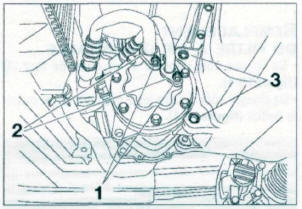

•  Déposer les écrous (1) et écarter les brides (2) (figure 10-13).

Désaccoupler les tuyaux de liquide frigorifique du compresseur et les obturer afin d'éviter l'introduction d'impuretés ou d'humidité à l'intérieur du circuit. Obturer les orifices sur le compresseur.

• Débrancher le connecteur sur le compresseur de climatisation.
•  Déposer les fixations (3) (figure 10-13) (2 fixations non visibles sont situées côté courroie d'accessoires).

Figure 10-13

• Déposer le compresseur.

la repose, serrer les fixations du compresseur en commençant du côté courroie d'accessoires. Procéder au remplissage du circuit de climatisation.

DÉPOSE-REPOSE DU CONDENSEUR

•  Déposer le bouclier avant et les optiques avant (voir chapitre "CARROSSERIE"),
•  Déposer le raccord d'air de l'échangeur air/air.

  - Déposer l'armature de bouclier.

•  Tourner d'un quart de tour les 2 bagues de fixation supérieure de radiateur.
•  Écarter le radiateur vers l'arrière du véhicule.

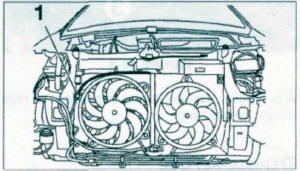

•  Débrancher le connecteur (1) du faisceau de commande du groupe motoventilateur (figure 10-14).

Figure 10-14

• Déposer les 4 vis de fixation (2) de la façade du groupe motoventilateur (figure 10-15) et incliner l'ensemble vers l'avant.

Figure 10-15

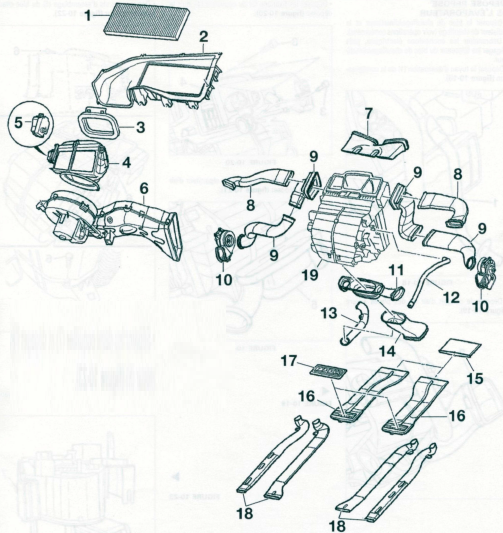

Chauffage - ventilation - climatisation

1. Filtre à air d'habitacle
2.  Support de filtre à air d'habitacle
3.  Joint
4. Conduit d'air
5. Motoréducteur
6.  Motoventilateur
7. Conduite d'air d'aérateur central
8.  Conduite d'air d'aérateurs latéraux
9.  Conduite d'air des motoventilateur
10.  Motoventilateur d'air
11.  Conduit d'air
12.  Conduit d'air
13.  Conduit d'air
14.  Conduit d'air
15.  Obturateur
16.  Conduits de chauffage avant
17.  Grille
18.  Conduits de chauffage arrière
19.  Bloc de chauffage ventilation.

• Débrancher les raccords (3) du condenseur (figure 10-16)

Figure 10-16

• Obturer les conduits et le condenseur.
•  Incliner le condenseur vers l'avant, le soulever et le déboiter, puis le déposer.

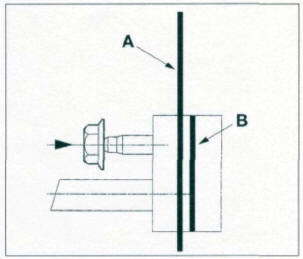

À la repose la face d'appui "A" des tuyaux doit être en appui sur la face "B" du condenseur avant le serrage de l'écrou (figure 10-17). Procéder au remplissage du circuit de climatisation.

Figure 10-17

DÉPOSE REPOSE DE L'ÉVAPORATEUR

•  Déposer le bloc de chauffage/climatiseur et le radiateur de chauffage (voir opérations concernées).
•  Débrancher les connexions électriques, puis degager les faisceaux du bloc de chauffage/climatiseur.

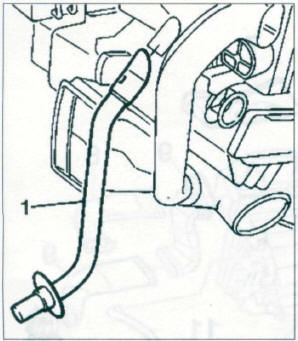

•  Déposer le tuyau d'évacuation (1) de la condensation (figure 10-18)

Figure 10-18

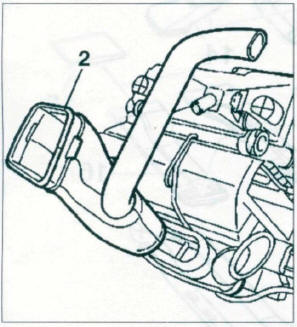

• Déposer le conduit d'air (2) des places arrière (figure 10-19)

Figure 10-19

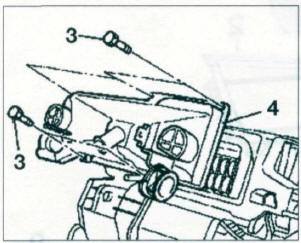

• Déposer les fixations (3) du couvercle (4), puis le déposer (figure 10-20)

Figure 10-20

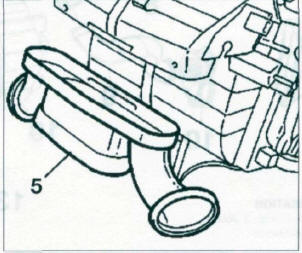

• Déposer les rivets de fixation du répartiteur d'air (5), puis le déposer (figure 10-21).

Figure 10-21

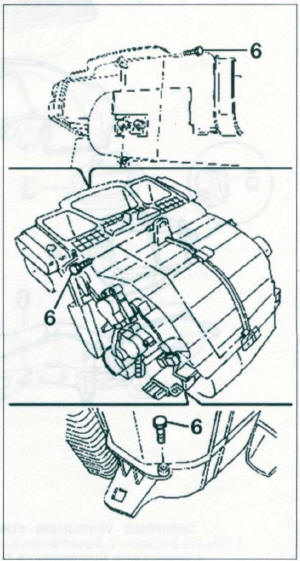

• Déposer les vis d'assemblage (6) du bloc chauffage/ climatiseur (figure 10-22)

Figure 10-22

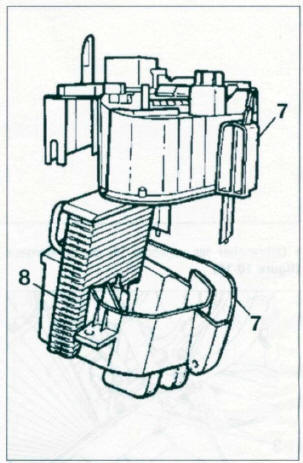

• Séparer les demi coquilles (7) et dégager l'évaporateur (8! (figure 10-23).

Figure 10-23

À ta repose, remplacer les joints toriques et procéder au remplissage du circuit de climatisation.

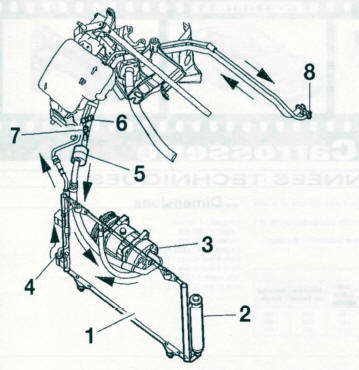

Circuit de climatisation

1. Condenseur
2.  Réservoir déshydrateur
3.  Compresseur
4.  Pressostat
5. Capacité tampon
6.  Raccord haute pression
7.  Raccord basse pression
8.  Détendeur.
