Manuel du conducteur Peugeot 807: Changer un fusible
Les boîtes à fusibles sont placées dans :
- la boîte à gants inférieure de la planche de bord (côté droit),

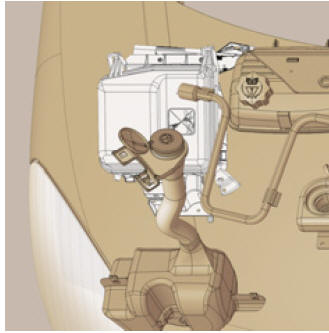

- le compartiment batterie (plancher côté droit),
- le compartiment moteur.

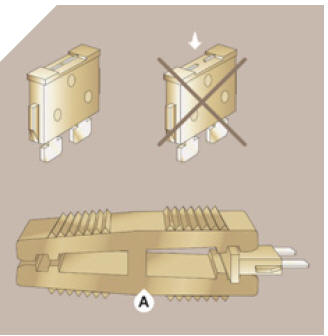

Les fusibles de rechanges et la pince A sont fi xés sur l'intérieur du couvercle de la boîte à fusibles de la planche de bord.
Dépose et pose d'un fusible
Avant de remplacer un fusible, il est nécessaire de connaître la cause de l'incident et d'y remédier. Les numéros des fusibles sont indiqués sur la boîte à fusibles.
- Utilisez la pince A .
Remplacez toujours un fusible défectueux par un fusible de calibre équivalent.
PEUGEOT décline toute responsabilité pour les frais occasionnés par la remise en état de votre véhicule ou les dysfonctionnements résultant de l'installation d'accessoires auxiliaires non fournis, non recommandés par PEUGEOT et non installés selon ses prescriptions, en particulier lorsque la consommation de l'ensemble des appareils supplémentaires branchés dépasse 10 milliampères.
Changer une lampe
Feux avant
Feux de croisement
Feux de route
Projecteurs antibrouillard
Feux de position
Indicateurs de direction
Manipulez les lampes
avec un
chiffon sec.
...

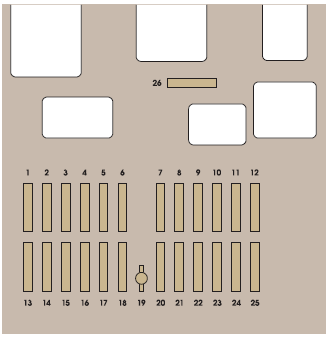

Fusibles planche de bord
Ouvrez la boîte à gants inférieure, côté droit.
Tirez la poignée pour ouvrir le couvercle et accéder aux fusibles.
N
Inte ...
