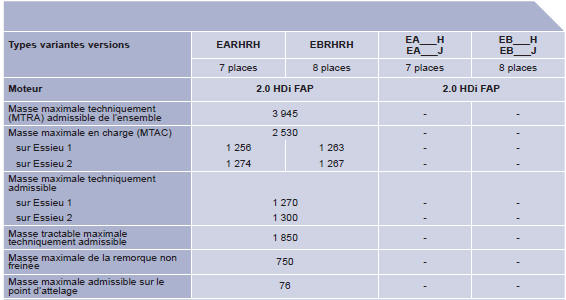

Les valeurs de mtra et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge remorquable mentionnée doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.
Dans le cas d'un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respecter la législation en vigueur dans votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le moteur ; lorsque la température extérieure est supérieure à 45 c, limiter la masse remorquée.
DimensionsÉquipage mobile
VILEBREQUIN
Vilebrequin en acier à 4 contrepoids et 5 paliers.
Implantation d'une couronne sur le contrepoids n"2 côté volant moteur pour
l'entraînement des arbres d'équilibrages (DW12).
Diamètre des tourillons :
Origine : 59,975 à ...
Méthodes et conseils pratiques
La dépose
de la courroie de distribution et celle de la culasse peuvent
s'effectuer moteur en place.
Le moteur se dépose avec la boîte de vitesses par l'avant du véhicule.
La dépose du turbocompresseur s'effectue par le dessous du véh ...
Schémas de ventilation-chauffage et climatisation
LEGENDE
6600. Batterie.
BM34, Boitier 34 fusibles (compartiment moteur)
BSN. Calculateur Habitacle.
CA00. Contacteur à clé.
C001. Prise diagnostic.
0004. Combiné d'instruments.
1220. Capteur de température de liquide de
refroidissement.
1313. Capteur de ré ...
