Revue technique automobile Peugeot 807 et Citroën C8: Calculateur habitacle (BSI)
Le calculateur habitacle, situé sous la garniture de planche de bord (côté droit, commande toutes les fonctions suivantes :
- les fonctions de carrosserie (éclairage, visibilité, mémorisation, protection de l'habitacle,...).
- une partie des fonctions de débit et de protection des alimentations électriques des composants de l'habitacle.
- la fonction d'échange d'infos entre les réseaux CAN et VAN.

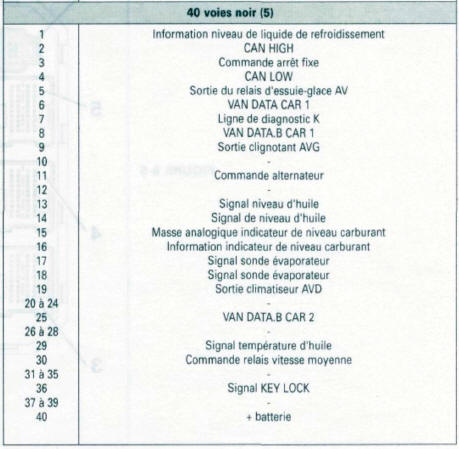

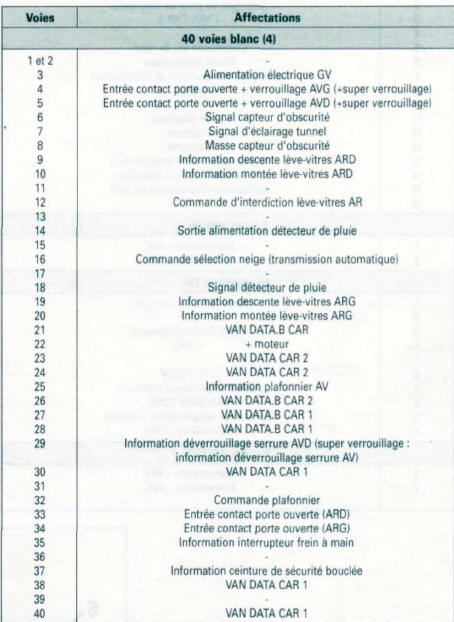

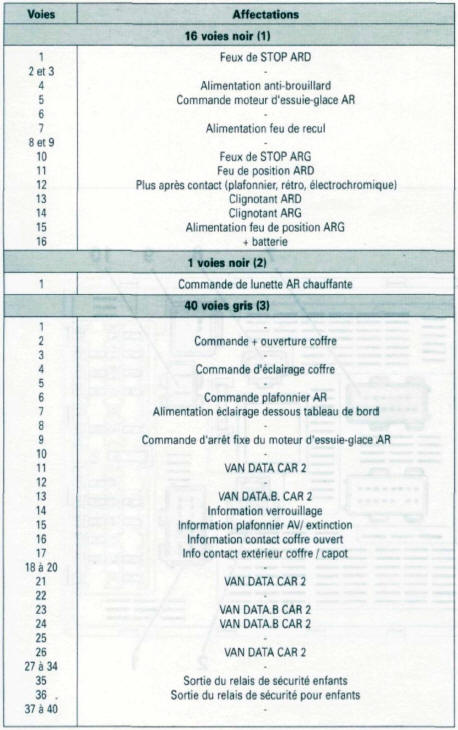

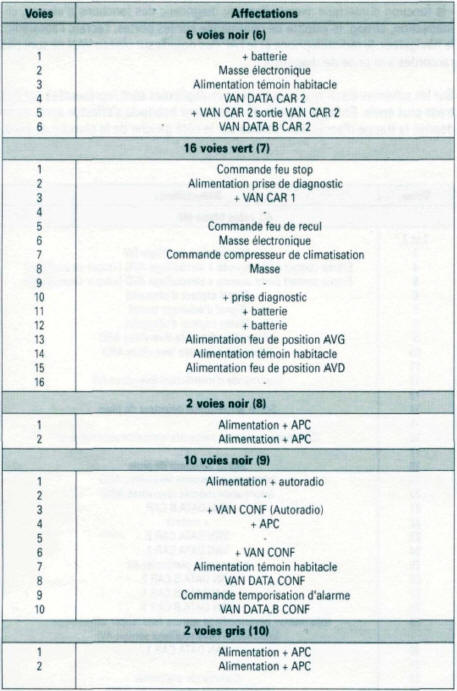

Brochage du calculateur habitacle (figure 8-5)
- la fonction d'interface avec la ligne de diagnostic des fonctions d'alarme, climatisation, airbag, le p u p i t r e de commande sur les portes, l'écran, l'autoradio, le navigateur, le radiotéléphone et le FAP (les noeuds sur réseau VAN ne sont pas raccordés à la prise de diagnostic).
Sur les schémas électriques, les liaisons multiplexées sont représentées par des traits plus épais. Enfin, la dépose du calculateur habitacle s'effectue après avoir déposé la trappe d'accès aux fusibles sur le côté gauche de la planche de bord.

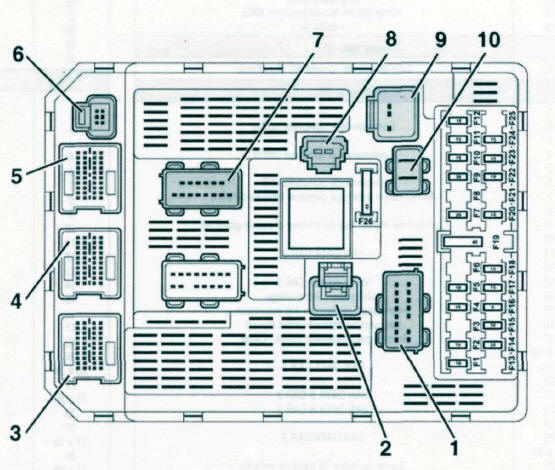

Figure 8-5
Fusibles et relais
Les fusibles sont implantés sur le calculateur habitacle sous la garniture de
planche de bord (côté droitl, dans la bac à batterie et dans le compartiment
moteur sur le bo ...
Schémas électriques généraux
BBOO. Batterie.
BSI1. Calculateur habitacle.
BMF1. Boîtier maxi-fusible.
BH12. Boitier 12 fusibles dans l'habitacle.
BM34. Boitier fusible moteur.
CAOO. Contacteur à clé.
CP0 ...
