Manuel du conducteur Peugeot 807: Bloc de contrôle

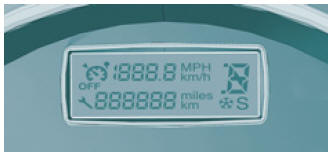

L'afficheur

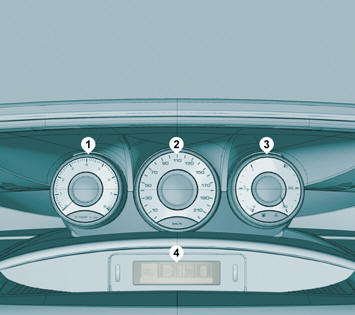

Avec écran monochrome

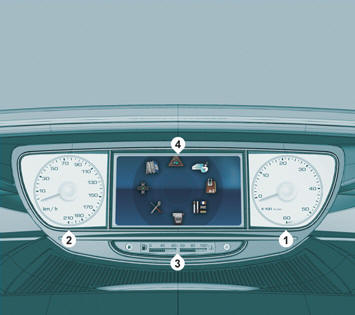

Avec écran couleur
Combinés
- Compte-tours.
- Indicateur de vitesse.
- Niveau carburant et température du liquide de refroidissement.
- Écran.

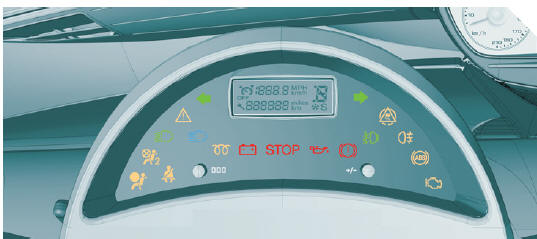

Témoins
A chaque démarrage : une série de témoins s'allume appliquant un auto-test de
contrôle. Ils s'éteignent dans l'instant.
Moteur tournant : le témoin devien ...
