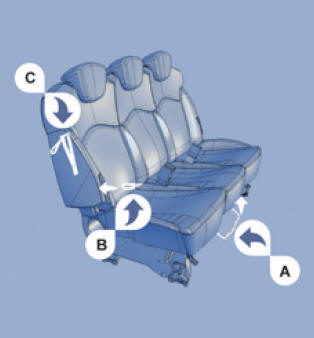

Réglage longitudinal
Depuis l'assise, soulevez la barre A et faites coulisser la banquette vers l'avant ou vers l'arrière.
Depuis le coffre,
vous pouvez
tirer sur la sangle b et faire
coulisser la banquette vers l'avant
afi n de faciliter le chargement du
véhicule.
La banquette ne se
place qu'en
rang 3.

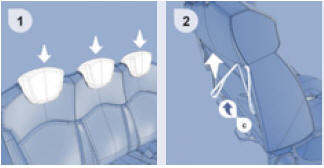

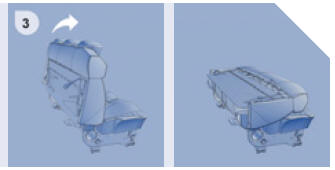

Position dossier rabattu

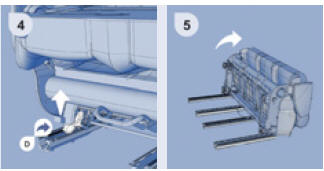

Position verticale de la banquette
En roulage, attachez
les sangles
de retenue sur les poignées de
maintien.

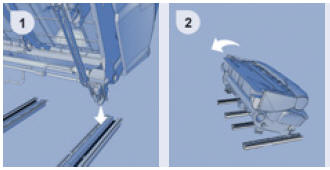

Dépose de la banquette
Pour la dépose et la
repose,
passer la banquette en position
"portefeuille" par les portes
latérales coulissantes.

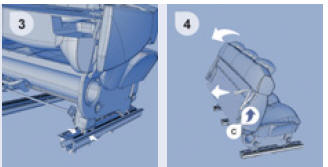

Repose de la banquette
Vérifi ez qu'aucun
objet n'obstrue
les glissières et n'empêche le
verrouillage correct des pieds de
la banquette.

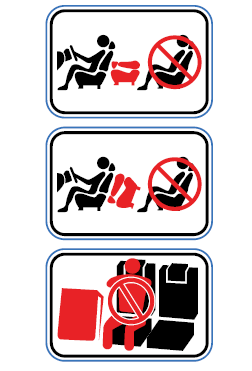

Du bon usage
En roulage, il est interdit d'avoir un passager :
Couples de serrage
Boîtier de direction sur berceau : 14,5.
Contre-écrou de biellette de direction : 4,5.
Raccord haute pression : 2.
Raccord basse pression : 1,5.
Biellette de direction sur le boîtier : 8.
Rotule de direction sur pivot : 4.
Joint de card ...
Schémas électriques généraux
BBOO. Batterie.
BSI1. Calculateur habitacle.
BMF1. Boîtier maxi-fusible.
BH12. Boitier 12 fusibles dans l'habitacle.
BM34. Boitier fusible moteur.
CAOO. Contacteur à clé.
CP01. Prise 12 Volts avant.
CP02. Prise 12 Volts.
CP03. Prise 12 Volts arrière.
CVOO. Commodo ...
Climatisation
DÉPOSE-REPOSE
DU COMPRESSEUR
Procéder à la vidange du circuit frigorifique à
l'aide d'un station appropriée.
Déposer le pare-boue gauche et l'insonorisant
sous le moteur.
Procéder à la dépose de la courroie ...
