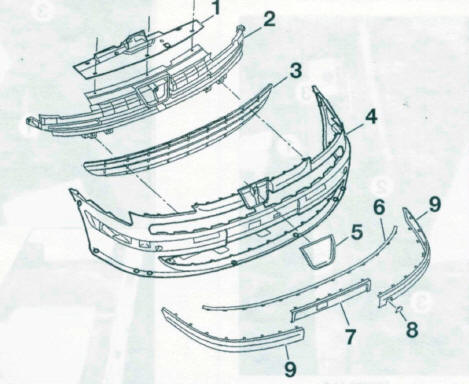

DÉPOSE-REPOSE DU BOUCLIER AVANT

  •  Selon équipement, déposer les caches de laveprojecteurs.
  •  De chaque côté, déposer la vis de fixation (1) des pare-boue sur le bouclier et la vis de fixation latérale (2) (figure 11-1).

Figure 11-1
Figure 11-1

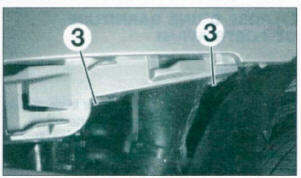

  • Déposer les 3 vis quart de tour (3) et les clips (4) (figure 11-2).

Figure 11-2
Figure 11-2

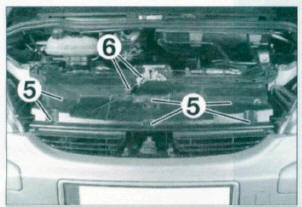

  • Déposer les clips de fixation du cache supérieur (5) et désaccoupler le câble de commande d'ouverture de capot (61 (figure 11-3).

Figure 11-3
Figure 11-3

  • Déposer le cache supérieur.
  •  Déposer le bouclier en le tirant horizontalement vers l'avant.

DÉPOSE D'UNE AILE AVANT

  •  Déposer le bouclier avant (voir opération concernée).

  • Déposer l'écran pare-boue et le projecteur, du côté concerné.

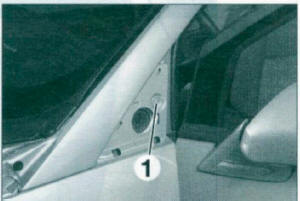

  • Décliper la custode et déposer la vis de fixation (1) (figure 11-4).

Figure 11-4
Figure 11-4

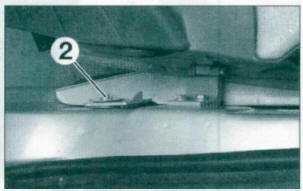

  • Déposer la vis de fixation sur le pied de caisse (2) (figure 11-5).

Figure 11-5
Figure 11-5

  • Déposer les 2 vis de fixation inférieure (3) (figure 11-6).

Figure 11-6
Figure 11-6

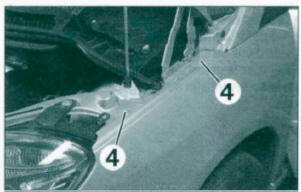

  • Déposer les 2 vis de fixation supérieure (4) (figure 11-7)

Figure 11-7
Figure 11-7

  • Déposer l'aile.

À la repose, régler les jeux d'ouverture avant le serrage définitif de l'ensemble des fixations
