Manuel du conducteur Peugeot 807: Aménagements intérieurs arrière

Manuel du conducteur Peugeot 807 / Ergonomie et confort / Vie à bord / Aménagements intérieurs arrière

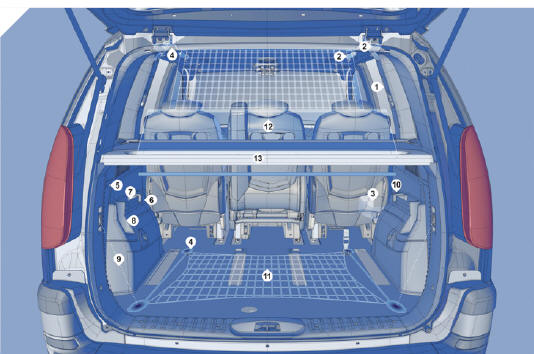

  1. Poignée d'accès
  2.  Poignée de maintien et de portevêtement
  3.  Fixations fi let de retenue charge haute

Ouvrez les caches des fi xations hautes en rang 3.

Installez les extrémités de la barre métallique dans ces fi xations.

Fixez les deux crochets des sangles du tendelet dans les anneaux d'arrimage du plancher.

Tendez les deux sangles.

Fixez les deux crochets des élastiques du tendelet dans ces mêmes anneaux.

Les anneaux se situent à l'aplomb des fi xations hautes correspondantes.

  1. Boîte de rangement
  2. Porte-canette
  3.  Rangement
  4.  Fixations fi let de retenue de bagages en position "hamac"

Repliez le fi let en deux.

Fixez les deux crochets du milieu dans les anneaux d'arrimage du plancher.

Fixez les quatre autres crochets du fi let sur les montants du volet arrière.

10. Prise accessoires 12v (120 w)

Elle permet de brancher un chargeur de téléphone portable, un chauffebiberon, ...

11. Filet de retenue de bagages en position "pieuvre"

Fixez les quatre crochets du fi let dans leurs anneaux d'arrimage du plancher.

12. Cache-bagages (version 5 places)

Pour l'installer :

  •  positionnez une extrémité de l'enrouleur du cache-bagages en rang 2,
  •  comprimez l'extrémité opposée de l'enrouleur et mettez-le en place,
  •  relâchez-le pour qu'il s'enclenche,
  •  déroulez le cache-bagages jusqu'aux montants,
  •  fi xez les deux crochets sur les montants.

Pour l'enlever :

  •  tirez le cache-bagages vers vous pour le dégager de ses fi xations,
  •  rentrez le cache-bagages dans son enrouleur,
  •  comprimez-le et retirez-le de son support en rang 2.

13. Tablette arrière avec porteparapluie (version 7-8 places)

Pour enlever la tablette :

  •  tirez-la vers l'arrière,
  •  soulevez-la légèrement, puis retirez-la.

Pour l'installer :

  •  inclinez-la légèrement vers l'avant,
  •  poussez pour l'enclencher dans ses fi xations.
