Revue technique automobile Peugeot 807 et Citroën C8: Alternateur

DÉPOSE-REPOSE DE LA COURROIE D'ACCESSOIRES

MOTEUR DW10

•  Débrancher la batterie.
•  Lever le véhicule roues pendantes.
•  Déposer :

•  la roue et le pare-boue avant droit.
•  le carter de protection sous le moteur.
• le tirant avant droit du berceau.

Repérer le sens de rotation de la courroie avant ta dépose.

• Desserrer l'écrou (1) (figure 8-6)

Figure 8-6

Agir sur le galet (2) à l'aide de l'outil (3) (outil PSA 0188-J2) jusqu'à la mise en place de la pige (4) (outil PSA 0188-Q1) Ø 4 mm (figure 8-6) dans le trou de pigeage (Al (figure 8-7).

Figure 8-7

1. Trou de pigeage
2.  Repère de contrôle d'usure de courroie
3. Repère d'usure nul
4.  Repère d'usure maxi.

• Ramener la galet (2) vers l'arrière (figure 8-6)
•  Déposer la courroie.

À la repose, agir sur le galet (1) dans le sens des aiguilles d'une montre pour libérer la pige (4) du trou de pigeage (figure 8-6) Respecter le sens de montage de la courroie, terminer la mise en place de la courroie par le galet tendeur, veiller à ce que la courroie soit bien en place dans les gorges des poulies.

MOTEUR DW12

•  Débrancher la batterie.
•  Lever le véhicule roues pendantes.
•  Déposer la roue et le pare-boue avant droit.

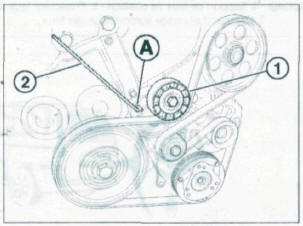

•  Agir sur le galet (2) (figure 8-6), jusqu'à la mise en place de la pige (2) (outil PSA 0188-Q1) dans le trou de pigeage (A) (figure 8-8)

Figure 8-8

Repérer le sens de rotation de la courroie avant la dépose.

• Déposer la courroie d'accessoires.

À la repose, respecter le sens de montage de la courroie, terminer la mise en place de la courroie par le galet tendeur, veiller à ce que la courroie soit bien en place dans les gorges des poulies.

DÉPOSE-REPOSE DE L'ALTERNATEUR

•  Débranch"r1a batterie.
•  Procéder à la dépose de la courroie d'accessoires (voir opération concernée).
•  Déposer :

•  le filtre à huile.
•  le boîtier porte relais motoventilateur.

•  Positionner des pinces durit sur les canalisations de direction assistée.
•  Déposer les durits de direction assistée.
•  Débrancher les connexions électrique attenantes à l'alternateur.
•  Déposer les vis de fixation de l'alternateur puis le dégager par le dessus.

À la repose, respecter le cheminement et la tension de la courroie d'accessoires.
