Revue technique automobile Peugeot 807 et Citroën C8: Étude technique et pratique

Revue technique automobile Peugeot 807 et Citroën C8 / Étude technique et pratique

  • La présente Étude Technique et Pratique traite des Peugeot 8 0 7 / Citroën C8/ Fiat Ulysse/Lancia Phedra àmoteurs diesel 2.0 et 2.2 HOI (ou JTD) de 109 et 128 ch (4 cylindres ) depuis lelancement de ces modèles.

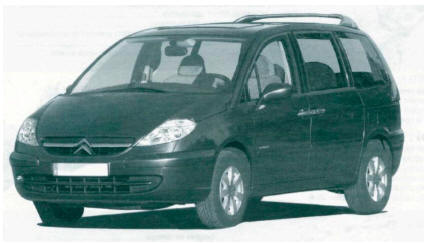

Les Peugeot 807/Citroën C8 sont commercialisées depuis juin 2002.

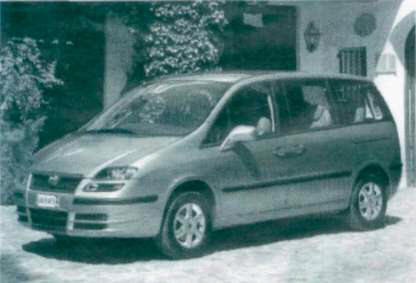

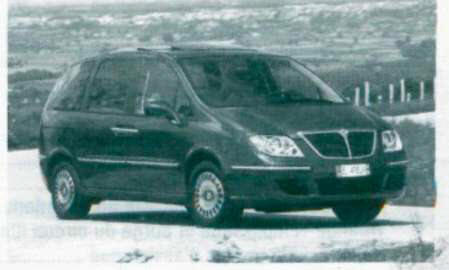

Les Fiat Ulysse/Lancia Phedra sont commercialisées depuis septembre 2002.

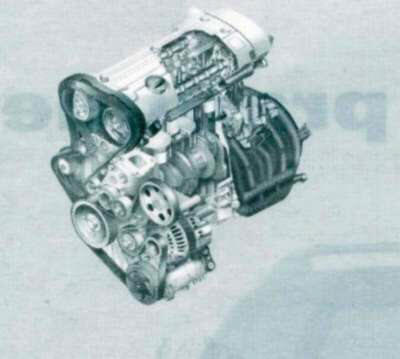

Motorisations

Trois moteurs essence 2.0 16v de 136 ch à 6 000 tr/min, 2.2 16v de 136 ch à 6 000 tr/min ainsi qu'un V6 3.0 développant 208 ch à 6 000 tr/min.

Deux moteurs diesel 2.0 16v de 109 ch à 4 000

Deux moteurs diesel 2.0 16v de 109 ch à 4 000 tr/min et un 2.2 16v de 128 ch à 4 000 tr/min à injection directe Common Rail pouvant être équipés du système FAP (Filtre à particules).

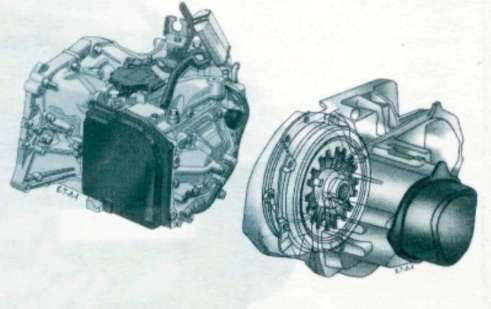

Boîte de vitesses

Commande de boite de vitesses par câble et commande d'embrayage hydraulique. Boite de vitesses mécanique à 5 rapports ou transmission automatique (automatique/séquentielle) à 4 rapports disponible avec la motorisation 2.0 16v.

Liaisons au sol

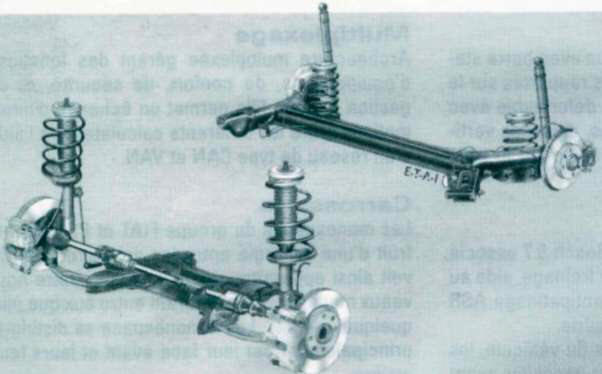

Train avant de type Mac Pherson avec barre stabilisatrice et triangles inférieurs rapportés sur le berceau. Train arrière à essieu déformable avec ressort et amortisseurs séparés, disposés verticalement.

Une barre Panhard complète le train arrière.

Sécurité

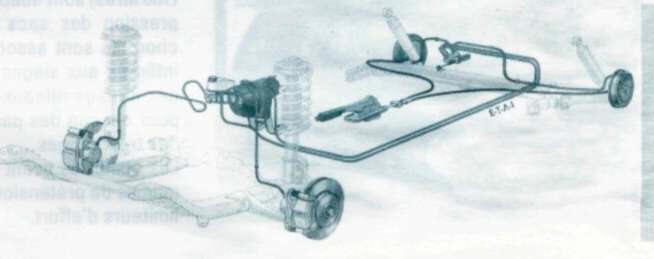

Système antiblocage de roue Bosch 5.7 associé à un répartiteur électronique de freinage, aide au freinage d'urgence, systèmes antipatinage ASR et contrôle de stabilité ESP de série.

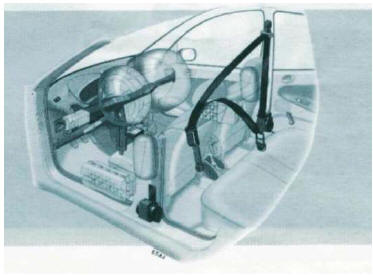

0e série sur toutes les versions du véhicule, les airbags conducteur (60 litres) et passager avant (100 litres) sont adaptatifs de manière à ajuster la pression des sacs gonflables à l'intensité du choc. Ils sont associés à des airbags latéraux, intégrés aux sièges avant. Également de série, des airbags rideaux de tête intégrés au pavillon pour chacun des passagers des sièges latéraux des trois rangés.

Les ceintures avant et latérales du 2e rang sont munies de prétensionneurs pyrotechniques et de limiteurs d'effort.

Multiplexage

Multiplexage

Architecture multiplexée gérant des fonctions d'équipements, de confort, de sécurité, et de gestion moteur. Elle permet un échange d'informations entre les différents calculateurs à l'aide d'un réseau de type CAN et VAN.

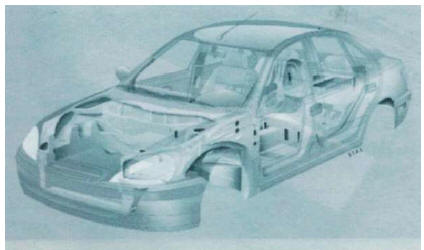

Carrosserie

Les monospaces du groupe FIAT et PSA sont le fruit d'une synergie entre les deux groupes. On voit ainsi apparaître simultanément quatre nouveaux monospace ne différant entre eux que part quelques détails. Les 4 monospace se distingue principalement par leur face avant et leurs feux arrière.

Nous tenons à remercier, ici, les services Après-Vente et Relations Presse de Peugeot/ Citroën/Fiat et Lancia, pour l'aide efficace qu'ils nous ont apportée dans la réalisation de nos travaux.

MOTEUR

  • Couples de serrage
  • Dépose-repose de la courroie de distribution et calage
  • Vidange-remplissage et purge du circuit de refroidissement
  • Dépose-repose du filtre à particules
  • Remplissage et contrôle du niveau du réservoir d'additif
  • Dépose-repose de la pompe à eau/pompe à huile
  • Dépose-repose de la pompe haute pression
  • Contrôle du circuit d'alimentation basse pression
  • Dépose-repose du filtre à combustible
  • Contrôle du débit de retour des injecteurs
  • Dépose-repose du turbocompresseur/contrôle de la pression de suralimentation
  • Dépose-repose de la culasse/remise en état
  • Dépose-repose de l'ensemble moteur-boîte de vitesses/remise en état

EMBRAYAGE

EMBRAYAGE

  • Couples de serrage
  • Remplacement du disque et du mécanisme
  • Remplacement de la commande hydraulique
  • Purge de la commande hydraulique d'embrayage

BOÎTE DE VITESSES

  • Couples de serrage (ML5C/AL4)
  • Dépose-repose des câbles de commande et de sélection des vitesses (ML5C/AL4)
  • Dépose-repose de la boîte de vitesses (ML5C)/transmission automatique (AL4)
  • Vidange et remplissage de la transmission automatique (AL4)
  • Contrôle du niveau d'huile/Réglage de la commande de sélection (AL4)
  • Réglage du contacteur multifonction (AL4)

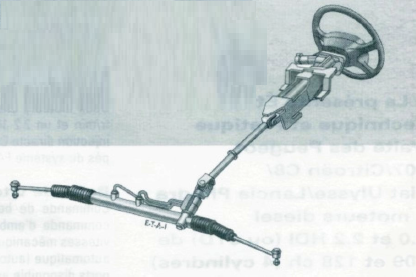

DIRECTION

DIRECTION

  • Couples de serrage
  • Dépose-repose du boîtier de direction
  • Dépose-repose de la colonne
  • Remplacement d'une biellette de direction
  • Vidange-remplissage et purge du circuit d'assistance
  • Dépose de la pompe d'assistance

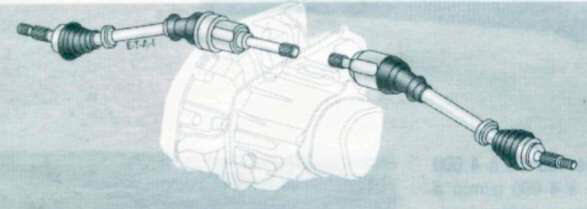

TRANSMISSIONS

TRANSMISSIONS

  • Couples de serrage
  • Dépose-repose d'une transmission
  • Remplacement d'un soufflet de transmission

SUSPENSIONS - TRAINS

SUSPENSIONS - TRAINS

  • Couples de serrage
  • Dépose-repose d'un élément de suspension avant
  • Démontage-remontage d'un élément de suspension avant
  • Dépose-repose d'un triangle
  • Dépose-repose d'un pivot
  • Remplacement d'un roulement de moyeu avant
  • Dépose-repose du berceau
  • Remplacement d'un amortisseur arrière
  • Dépose-repose d'un ressort
  • Remplacement d'un roulement de moyeu arrière
  • Dépose-repose du train arrière
  • Réglage du parallélisme avant

FREINS

FREINS

  • Couples de serrage
  • Remplacement des plaquettes avant/arrière
  • Dépose-repose DUn étrier avant/arrière
  • Dépose-repose d'un disque avant/arrière
  • Dépose-repose du maître-cylindre
  • Dépose-repose du servofrein
  • Réglage du frein de stationnement
  • Purge du circuit hydraulique de freinage
  • Dépose-repose du groupe électro-hydraulique

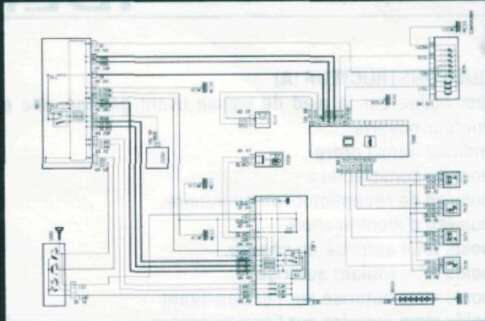

SCHÉMAS ÉLECTRIQUES

SCHÉMAS ÉLECTRIQUES

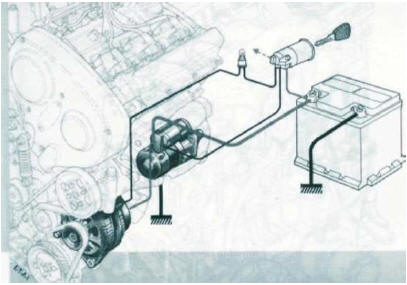

  • Démarreur - Alternateur
  • Gestion moteur (moteur DW10/moteur DW12)
  • Filtre à particules (moteur DW10/moteur DW12)
  • Réchauffage eau moteur avec brûleur chauffage additionnel (BVM/BVAI)
  • Refroidissement moteur (BVM/BVA)
  • Niveau, pression et température d'huile moteur
  • Jauge à combustible
  • Transmission automatique
  • ABS/ASR/ESP
  • Schémas électriques généraux
  • Airbags et prétensionneurs
  • Climatisation

ÉQUIPEMENT ÉLECTRIQUE

ÉQUIPEMENT ÉLECTRIQUE

  • Affectation des fusibles et relais
  • Dépose-repose de la courroie d'accessoires
  • Dépose-repose de l'alternateur
  • Dépose-repose d'un projecteur
  • Réglage des projecteurs
  • Dépose-repose d'un feu arrière
  • Dépose-repose du 3e feu de stop
  • Dépose-repose du mécanisme d'essuie-glace avant
  • Dépose-repose du moteur d'essuie-glace arrière

PLANCHE DE BORD - AIRBAG

PLANCHE DE BORD - AIRBAG

  • Couples de serrage
  • Réinitialisation de l'indicateur de maintenance
  • Mise hors/en service des airbags
  • Dépose-repose de l'airbag conducteur
  • Dépose du contacteur tournant
  • Dépose-repose de l'airbag passager
  • Dépose du combiné d'instruments
  • Dépose de la boîte à gants 1
  • Dépose de la planche de bord

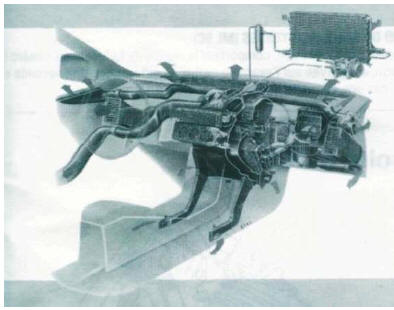

CHAUFFAGE - CLIMATISATION

CHAUFFAGE - CLIMATISATION

  • Couples de serrage
  • Remplacement du filtre à air d'habitacle
  • Dépose-repose du bloc de chauffage
  • Dépose-repose des motoventilateurs de chauffage
  • Dépose-repose du radiateur de chauffage
  • Dépose-repose du compresseur
  • Dépose-repose du condenseur
  • Dépose-repose de l'évaporateur

CARROSSERIE

CARROSSERIE

  • Dépose du bouclier avant
  • Dépose d'une aile avant
  • Dépose d'une porte avant/arrière
  • Dépose d'une garniture de porte avant/arrière
  • Dépose d'une vitre de porte avant/arrière
  • Dépose d'un moteur de lève-vitre avant
  • Dépose d'un mécanisme de lève-vitre arrière
  • Dépose du bouclier arrière
