DÉPOSE-REPOSE D'UN PROJECTEUR

  •  Déposer le bouclier (voir chapitre "CARROSSERIE").

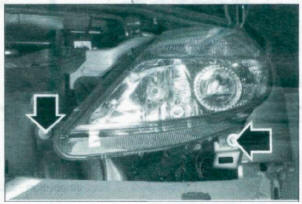

  •  Déposer les vis de fixation inférieure (flèches) du projecteur (figure 8-9).

Figure 8-9
Figure 8-9

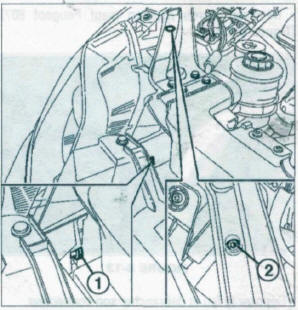

  • Déposer la vis de fixation supérieure (2) du projecteur et le dégager en le tirant vers soi (figure 8-10).

Figure 8-10
Figure 8-10

  • Débrancher les connecteurs derrière le projecteur.

À la repose, vérifier le bon fonctionnement du projecteur et effectuer le réglage.

RÉGLAGE DES PROJECTEURS

  •  Agir sur la vis (1) pour le réglage vertical (figure 8-11).
  •  Agir sur la vis (2) pour le réglage horizontal (figure 8-11).

Figure 8-11
Figure 8-11

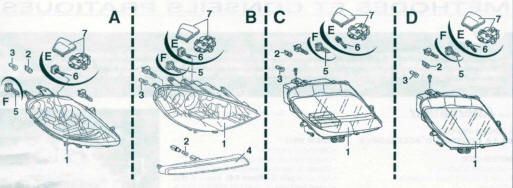

Éclairage avant
Éclairage avant

  1. Citroën
  2. Peugeot
  3. Fiat
  4. Lancia
  5. Projecteur xénon
  6. Projecteur halogène.
  1.  Projecteurs
  2.  Feux de position
  3.  Clignotants
  4.  Support de feux de position
  5.  Projecteur feux de croisement/route
  6.  Lampe à décharge
  7.  Capteur d'allumage automatique des feux.

DÉPOSE-REPOSE D'UN FEU ARRIÈRE

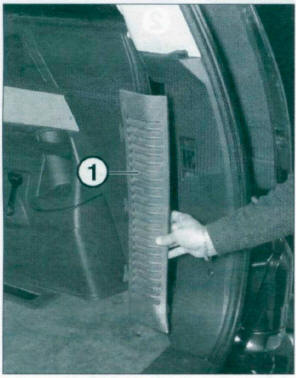

  •  Dans le coffre, retirer l'obturateur (1) puis dévisser les écrous ergonomiques (figure 8-12).

Figure 8-12
Figure 8-12

  • Dévisser l'écrou papillon (sauf Peugeot 807) (figure 8-13).

Figure 8-13
Figure 8-13

Déposer le feu et débrancher son connecteur.

A la repose, vérifier le bon fonctionnement du feu.

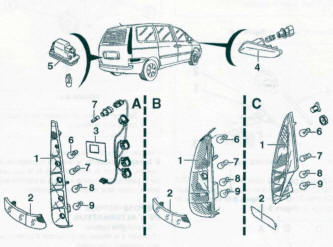

Éclairage arriére
Éclairage arriére

DÉPOSE-REPOSE DU 3e FEU DE STOP

  •  Ouvrir le hayon.

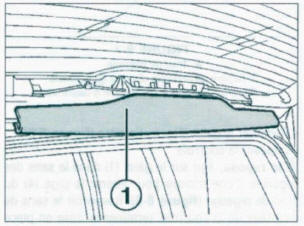

  •  Déposer la garniture supérieure du hayon (1) (figure 8-14)
  •  Dégager le feu vers l'extérieur du hayon sans endommager son logement dans la garniture.
  •  Débrancher le connecteur du feu.
  •  Désaccoupler la durit du lave-glace.
  •  Déposer le feu.

À la repose, vérifier le bon fonctionnement du feu.

Figure 8-14
Figure 8-14

DÉPOSE-REPOSE DU MÉCANISME D'ESSUIE-GLACE AVANT

  •  Mettre le contact puis le retirer et actionner dans les 60 secondes le commodo d'essuie-glace, les balais d'essuie-glace se déplacent en position vertical.
  •  Déposer :
  •  la grille d'auvent (1) (figure 8-15).
  •  la protection plastique et l'agrafe du tuyau de laveglace (2) (figure 8-15)
  •  le bras d'essuie-glace (3) à l'aide d'un extracteur approprié (figure 8-15).
  •  le support de filtre à air d'habitacle
  • l'auvent (4) (figure 8-15).

Figure 8-15
Figure 8-15

  • Débrancher le connecteur électrique.
  •  Déposer les vis de fixation de l'ensemble mécanisme moteur.
  •  Dégager le mécanisme.

À la repose, contrôler le positionnement des balais. Si besoin, modifier leur position sur leur axe.

DÉPOSE-REPOSE DU MOTEUR D'ESSUIE-GLACE ARRIÈRE

  •  Déposer la garniture arrière.
  •  Retirer l'écrou et déposer le bras d'essuie-glace.
  •  Déposer le caoutchouc d'étanchéité.
  •  Débrancher le connecteur électrique.
  •  Déposer les fixations du moteur d'essuie-glace.
  •  Dégager l'ensemble.

À la repose, contrôler le positionnement du balai.

Si besoin, modifier sa position sur son axe.

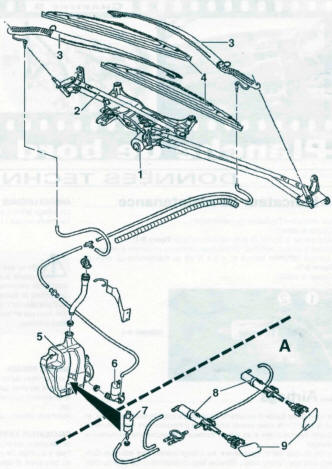

Essuie glace avant
Essuie glace avant

  1. Moteur
  2. Support
  3. Bras
  4. Balais
  5. Réservoir de lave glace
  6.  Pompe de lave-glace avant/arrière
  7.  Pompe de lave-phare
  8.  Gicleur de lave phare
  9.  Cache.

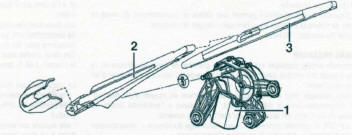

Essuie glace arriere
Essuie glace arriere

  1. Moteur d'essuie glace
  2.  Bras
  3.  Balais.
