Manuel du conducteur Peugeot 807: Sièges avant à réglage manuel

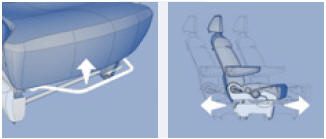

1 - Réglage longitudinal
Soulevez la barre et faites coulisser le siège vers l'avant ou vers l'arrière.
2 - Réglage de l'inclinaison du dossier
Actionnez le levier vers le haut et réglez l'inclinaison souhaitée.
3 - Réglage en hauteur du siège conducteur
Pompez vers le haut ou vers le bas jusqu'à la position recherchée.
4 - Réglage lombaire du siège conducteur
Levez ou baissez le levier pour obtenir la bonne position.
5 - Réglage en hauteur et en inclinaison de l'appuie-tête
Pour le monter ou le descendre, tirezle vers l'avant, puis faites-le coulisser.
Le réglage est correct lorsque le bord supérieur de l'appuie-tête se trouve au niveau du dessus de la tête.
Pour le retirer, amenez-le en position haute, soulevez la languette à l'aide d'une pièce de monnaie et tirez-le à la fois vers l'avant et vers le haut.
Pour le réinstaller, engagez les tiges de l'appuie-tête dans les orifi ces en restant bien dans l'axe du dossier.
Ne jamais rouler
avec les appuietête déposés ; ceux-ci doivent être en place et correctement
réglés.
Sièges
...
Sièges avant à réglage électrique
1 - Réglage longitudinal
Poussez la commande vers l'avant
ou vers l'arrière pour faire coulisser le
siège.
2 - Réglage en hauteur du siège conducteur ...
D'autres materiaux:
Arrière
DÉPOSE DU BOUCLIER ARRIÈRE
Déposer les vis de fixation latérales (1) du bouclier
sur l'aile (figure 11-16)
Figure 11-16
Déposer les vis de fixation inférieures (2) (figure
11-17).
Figure 11-17
Retirer les butées (3) ...
Données techniques
Batterie
La batterie est située dans l'habitacle côté droit au pied du passager sous
un
couvercle en plastique.
Tension : 12 volts.
Moteur 2.0 HDI ou JTD :
Capacité : 60 Ampères/heure.
Aptitude au démarrage : 400 Ampères.
...
Alternateur
DÉPOSE-REPOSE
DE LA COURROIE D'ACCESSOIRES
MOTEUR DW10
Débrancher la batterie.
Lever le véhicule roues pendantes.
Déposer :
la roue et le pare-boue avant droit.
le carter de protection sous le moteur.
le tirant avant droit ...
